DairyClimat серии DCB-04: шкафы управления скрепером
Управление 1 или 2 линиями скреперов
До 1,5 кВт мощность двигателя скрепера
Рабочая температура: 0…+40 °С
Интерфейс RS-485 Modbus RTU
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Паспорт DCB | Паспорт | |
| Сертификат соответствия ТР ТС 004, ТР ТС 020 - Низковольтные комплектные устройства | Сертификат соответствия |
Описание шкафов DairyClimat серии DCB-04
Серия DCB-04 — это шкафы управления скреперами торговой марки DairyClimat , специально разработанные для эффективного управления системами автоматической очистки аллей от навоза в коровниках. Устройство интегрирует в себя технологию частотного управления электроприводами совместно с энкодером положения, обеспечивая полную автоматизацию процесса удаления навоза с минимальными затратами электроэнергии, максимальной защитой животных от травм и механизмов от перегрузок, аварийных ситуаций.
Шкаф оснащен сенсорным экраном с простым и понятным интерфейсом, который позволяет оператору легко настроить все параметры работы системы. Встроенные алгоритмы защиты автоматически реагируют на препятствия, обрывы троса и другие нештатные ситуации, предотвращая травмирование животных и повреждение оборудования.
Устройство поддерживает автоматический режим с расписанием, непрерывную работу скрепера и сервисный режим для технического обслуживания. Система совместима с большинством тросовых приводов скреперов, используемых на животноводческих предприятиях.
Особенности шкафов DairyClimat серии DCB-04
- Автоматизация процесса очистки. Система работает по заданному расписанию, освобождая персонал ферм от необходимости ручного управления скрепером. Четыре независимых временных зоны позволяют настроить оптимальный режим работы под график деятельности конкретной фермы.
- Защита от перегрузок. Встроенная система мониторинга электрического тока и датчика положения скрепера отслеживает его перемещение и нагрузку на двигатель в режиме реального времени. При обнаружении препятствия система автоматически осуществляет кратковременные остановки с последующими попытками преодоления. При превышении заданного количества повторных попыток движения происходит безопасная аварийная остановка с соответствующим уведомлением.
- Контроль положения скрепера. Подключение энкодера на вал редуктора позволяет системе точно отслеживать текущее положение скрепера между двумя точками парковки. Это обеспечивает высокую точность управления и предотвращает механические повреждения.
- Защита от замерзания. Специальный зимний режим включает периодическое срабатывание привода, предотвращая образование ледяной корки и обледенение деталей механизма в условиях низких температур.
- Удаленный мониторинг и управление. Встроенный интерфейс RS-485 и поддержка протокола ModBus позволяют интегрировать шкаф в единую систему управления DairyClimat.
- Энергоэффективность. Переменная частота вращения двигателя и плавный разгон позволяют снизить потребление электроэнергии и повысить механический ресурс станций.
Функциональные возможности
Режимы работы:
- СТОП — аварийная остановка при нажатии кнопки «грибок»
- СЕРВИС — режим настройки и тестирования оборудования с прямым управлением приводом
- РУЧНОЙ — ручное управление скрепером оператором с кнопок на панели
- АВТО — автоматический режим по заданному расписанию
Основные функции
- Управление лебедочным приводом системы очистки «Скрепер» с частотным преобразователем
- Ручное и автоматическое управление приводами станций
- Возможность интеграции в единую систему управления DairyClimat по интерфейсу RS-485
- Контроль положения скрепера по энкодеру
- Детектирование препятствий на пути движения

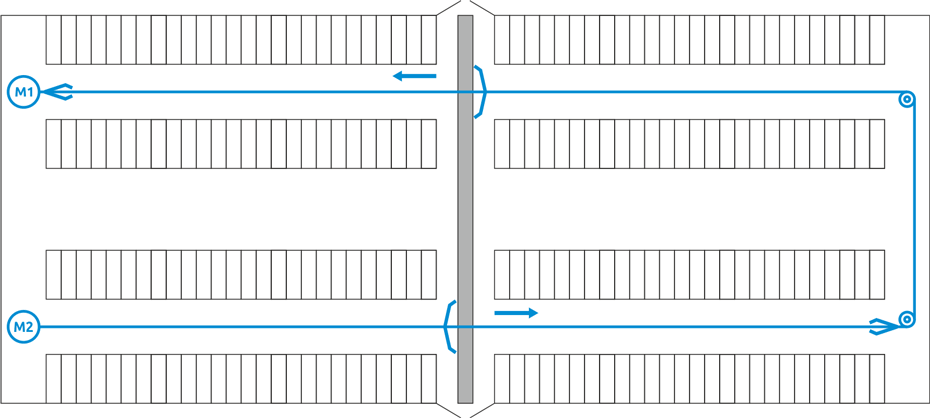

- Поддержка опции дополнительного частотного преобразователя для привода второй станции(для снижения уровня ЭМС-помех)
Области применения
Шкаф управления DCB-04 предназначен для использования на:
- Молочно-товарных фермах и комплексах с системами троссовых скреперов
- Промышленных животноводческих хозяйствах с различной численностью поголовья
- Модернизации существующих систем очистки навоза с сохранением механических составляющих
- Новых объектах животноводства при проектировании систем автоматизации
Система работает с приводами скреперов различных производителей, включая отечественные и импортные модели. Может использоваться как для замены и модернизации существующих систем навозоудаления, так и при проектировании и возведении новых комплексов животноводческих помещений.
Технические характеристики шкафов DairyClimat серии DCB-04
| Параметр | Значение |
|---|---|
| Общие данные | |
| Номинальное напряжение питания | ~1х220 В, 50 Гц |
| Номинальный потребляемый ток | 16 А |
| Номинальная мощность одного двигателя | 1,5 кВт |
| Номинальное напряжение двигателя | ~3х220 В, 50 Гц |
| Номинальное напряжение цепей управления | =24 В |
| Класс защиты | IP54 |
| Степень защиты по короткому замыканию | 6 кА |
| Система заземления | TN-S |
| Габаритные размеры (ШхВхГ) | 600х400х210 мм |
| Масса | 20 кг |
| Условия эксплуатации | |
| Рабочая температура окружающей среды | -5…+40 °С |
| Рабочая относительная влажность воздуха | 0…90% (без образования конденсата) |
| Срок гарантии | 36 месяцев |
Органы управления шкафов DairyClimat серии DCB-04
| Номер | Описание |
|---|---|
| 1 | Сенсорная панель управления |
| 2 | Индикатор «Работа» |
| 3 | Индикатор «Авария |
| 4 | Переключатель режима работы «Ручной/ 0 / Автоматический» |
| 5 | Аварийный стоп |
| 6 | Сброс аварии |
Удобство управления и понятное меню шкафов управления DCB-04

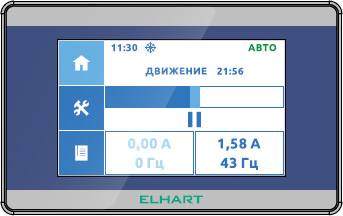

Шкафы оснащены цветным сенсорным дисплеем, позволяющим удобно следить за объектом. На Главный экран выводится основная информация для оператора о состоянии скрепера и кнопки для перехода на другие экраны (настройки и журнал сообщений).
Текущий режим работы скрепера, отображается в центральной части Главного экрана, ниже текущее положение скрепера в виде «шкалы прогресса». В нижней части экрана отображаются значения тока и частоты работы ПЧ.

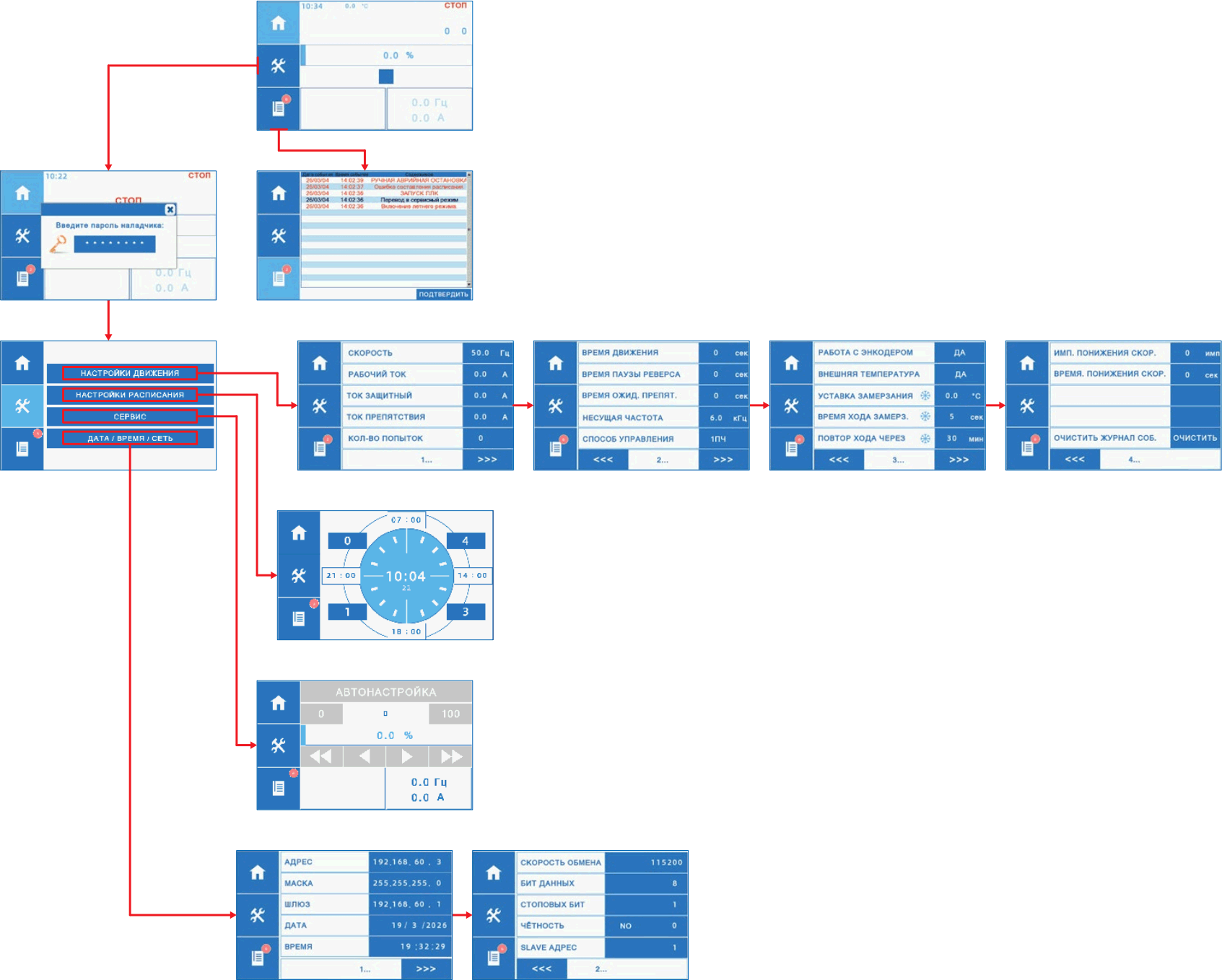

Меню настроек позволяет полностью адаптировать систему под конкретный объект. Осуществить настройку параметров движения, настройку защит, настройку расписания и провести пуско-наладку системы в сервисном режиме.
Пульт управления позволяет настроить расписание запуска скрепера в автоматическом режиме.
На экране расписания отображаются четыре интервала времени с указанным числом запусков внутри каждого интервала. Интервалы условно нумеруются по часовой стрелке. На экране отображается время начало и окончания интервала, при этом окончание предыдущего интервала является началом следующего.

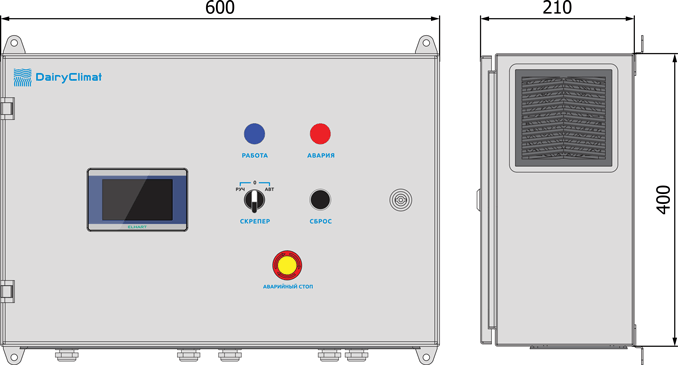

Габаритные размеры шкафов DairyClimat серии DCB-04
(1 группа скреперов) 400х600х210мм
Информация для заказа шкафов DairyClimat серии DCB-04
| DCB-04- | 015 | - | - | 0 | |
|---|---|---|---|---|---|
| Мощность одной группы скреперов | |||||
| Мощность одной линии до 1,5 кВт | 015 | ||||
| Тип шкафа управления | |||||
| Основной мастер шкаф | 1 | ||||
| Дополнительный шкаф с ПЧ для установки на 2 приводе | 2 | ||||
| Опции | |||||
| Без опций | 0 | ||||
Пример: DCB-04-015-2-0
