Промышленные разъемы EMAS серии EB

Особенности промышленных разъемов EMAS серии EB

  • Широкая гамма разъемов
  • Герметичность в замкнутом положении IP65
  • Легкий монтаж с помощью фиксирующего винта
  • Корпус и центральная часть модульного типа
  • Фиксирующие сдвоенные ручки с роликами
  • Электростатическая покраска

Технические характеристики промышленных разъемов EMAS серии EB

Количество выводов 4P+E 10, 16, 24, 32(2×16), 48(2×24) + PE
Механическая стойкость Не менее 500 Не менее 500
Рабочая температура -40…+125 °C -40…+125 °C
Электротехнические данные (согласно DIN EN 61984) 10 A, 250 В, 6 кВ, 3 16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue 250 В 400 В
Номинальный ток, Ie 10 A 16 A
Степень загрязнения 3 3
Номин. импульсное выдерж. напряжение, Uimp 6 кВ 6 кВ
Сопротивление изоляции не менее 10 МОм не менее 10 МОм
Воспламеняемость (согласно UL94) V0 V0
Стандарт
Иконка сертификации

Габаритные размеры промышленных разъемов EMAS серии EB

Габаритные размеры вилки EB
Габаритные размеры промышленных разъемов на 5 выводов типа «папа», мм

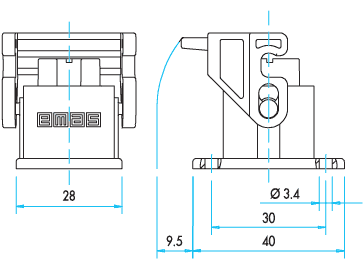

Габаритные размеры корпуса с гнездом EB
Габаритные размеры промышленных разъемов на 5 выводов типа «мама», мм

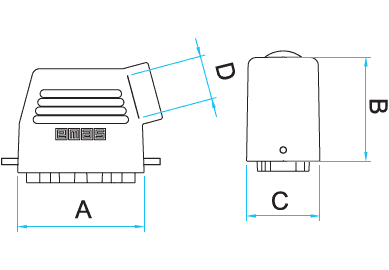

Габаритные размеры вилки EB на 6 выходов
Габаритные размеры промышленных разъемов на 6 выводов типа «папа», мм

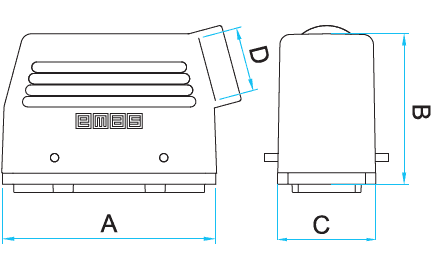

Габаритные размеры кожуха со штепселем EB
Габаритные размеры кожухов со штепселем на 10, 16, 24 выводов типа «папа», мм
Кол-во выводов A, мм B, мм C, мм D (сальник)
6 P + E 60 45 42,5 Pg16
10 P + E 73 60 42,5 Pg16
16 P + E 93 60 42,5 Pg21
24 P + E 120 60 42,5 Pg21

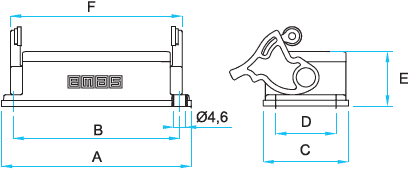

Габаритные размеры вилки EB на 6 выходов
Габаритные размеры промышленных разъемов на 6 выводов типа «мама», мм

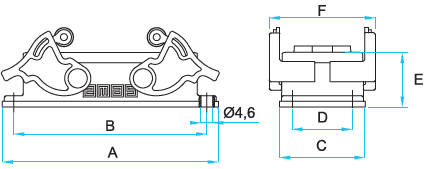

Габаритные размеры корпуса со штепселем EB
Габаритные размеры кожухов со штепселем на 10, 16, 24 выводов типа «мама», мм
Кол-во выводов A, мм B, мм C, мм D, мм E, мм F, мм
6 P + E 82 70 45,5 32 29 76
10 P + E 95 83 45,5 32 29 56
16 P + E 115 103 45,5 32 29 56
24 P + E 142 130 45,5 32 29 56

Обозначение при заказе промышленных разъемов EMAS серии EB

EBM
Количество выводов
5 выводов 05
6 выводов 06
10 выводов 10
16 выводов 16
24 выводов 24
Тип разъема
Кожух со штепселем FU
Корпус с гнездом PM
Штепсель CF
Защита
Без защиты 0
Боковой ввод 1
Верхний ввод 3
Нижний ввод 4
Фиксатор
Без фиксатора 0
Две ручки с роликами 2
Четыре ручки с роликами 4
Вырез 6

Пример: EBM10CF00
