Hold: прямые/угловые монтажные кронштейны из нержавеющей стали AISI 304 для датчиков М08, M12, M18, M30
Описание монтажных кронштейнов ELHART серии Hold
Монтажные кронштейны ELHART серии Hold изготовлены из нержавеющей стали AISI 304 и предназначены для монтажа бесконтактных датчиков положения в цилиндрическом корпусе с резьбой М08, М12, М18, М30 в технологическое оборудование.
Варианты исполнения:
- HoldA — прямое,
- HoldS — угловое.
Крепление кронштейна осуществляется посредством крепежных элементов (болтов, винтов, саморезов) к поверхности через монтажные пазы диаметром 5,2 мм.
Габаритные размеры монтажных кронштейнов

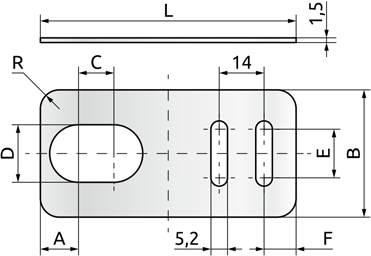

Прямой кронштейн HoldA
| Артикул | Габаритные размеры, мм | Вес, г | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | L | R | ||
| HoldA-08 | 7 | 25 | 12 | 8,1 | 13 | 10 | 60 | 4 | 14 |
| HoldA-12 | 8,5 | 25 | 9 | 12,1 | 13 | 10 | 60 | 4 | 13 |
| HoldA-18 | 12 | 40 | 11 | 18,1 | 15 | 10 | 80 | 6 | 30 |
| HoldA-30 | 18 | 40 | 19 | 30 | 49 | 10 | 100 | 6 | 28 |

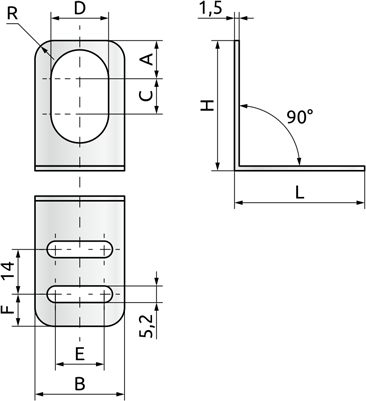

Угловой кронштейн HoldS
| Артикул | Габаритные размеры, мм | Вес, г | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | L | R | ||
| HoldS-08 | 7 | 25 | 12 | 8,1 | 14 | 6 | 30 | 30 | 4 | 13 |
| HoldS-12 | 8,5 | 25 | 9 | 12,1 | 14 | 6 | 30 | 30 | 4 | 12 |
| HoldS-18 | 12 | 30 | 11 | 18,1 | 18 | 10 | 40 | 40 | 6 | 19 |
| HoldS-30 | 18 | 40 | 19 | 30 | 30 | 10 | 60 | 40 | 6 | 26 |
Обозначение при заказе монтажных кронштейнов ELHART серии Hold
| Hold | - | ||
|---|---|---|---|
| Исполнение | |||
| Прямое | A | ||
| Угловое | S | ||
| Типоразмер датчика | |||
| Ø 8 мм | 08 | ||
| Ø 12 мм | 12 | ||
| Ø 18 мм | 18 | ||
| Ø 30 мм | 30 | ||
Пример: HoldS-12
