EFS: реле протока ELHART

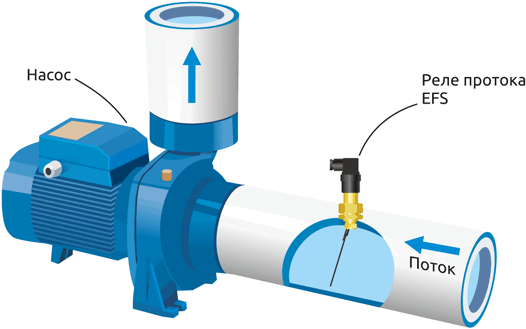

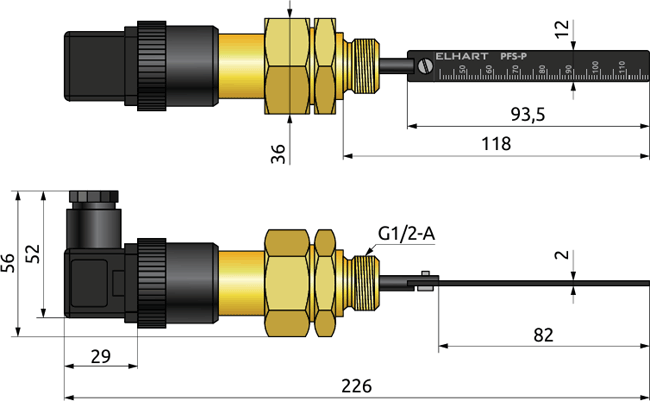

Реле протока ELHART серии EFS предназначено для контроля движения жидкости в трубопроводах и защиты оборудования от сухого хода, перегрева и аварийных ситуаций. Применяется в системах водоснабжения, водоподготовки и водоочистки, в системах жилищно-коммунального хозяйства и отопления, в чиллерах и теплообменных установках, на трубопроводах от DN20 до DN200.

Благодаря магнитной системе срабатывания, отсутствию пружин и механически изнашиваемых сильфонов, устройство отличается повышенной долговечностью и чувствительностью даже при низких скоростях потока. Прочный корпус из латуни позволяет работать в системах с давлением до 25 бар.

---

• Универсальность монтажа: установка на трубопроводы от DN20 до DN200.
• Рабочее давление: до 25 бар.
• Температура рабочей среды: от −20 до +100 °С.
• Высокая степень защиты корпуса: IP65 (полная защита от проникновения пыли и защита от струй воды со всех направлений).
• Надежность и ресурс: простая конструкция с герконом и минимум механически изнашиваемых частей для обеспечения продолжительной эксплуатации.
• Высокая чувствительность: срабатывает даже на малых потоках.
• Минимальное сопротивление: узкий лепесток обеспечивает минимальный перепад давления и потери.
• Полная комплектация: переходной ниппель, лепесток и крепежный винт.

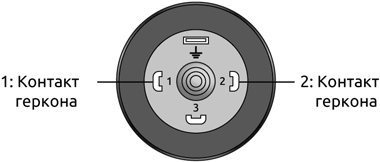

• Простое подключение электрических цепей: через стандартный коннектор DIN 43650.

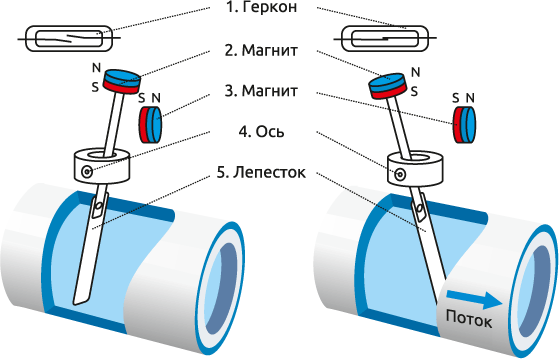

На рисунке слева в трубе нет движения рабочей среды, и реле находится в исходном состоянии. При этом геркон (1) разомкнут, так как магнит (2) под действием силы возвратного магнита (3) находится на удалении от геркона (1).

На рисунке справа возникает нарастающий поток рабочей среды, который давит на лепесток (5). При достижении определенной скорости потока силы возвратного магнита (3) становится не достаточно, чтобы удерживать шток с магнитом (2) и он смещается в сторону геркона (1). При этом контакт геркона замыкается, сигнализируя о наличии движения жидкости в трубе.

Когда поток в трубе убывает, возвратный магнит (3) притягивает магнит (1) и реле возвращается в исходное состояние. Геркон при этом размыкается.

Список применений:

• Контроль работы насосов в системе полива
• Контроль и защита насосов в системе водоснабжения
• Защита испарителя чиллера от замерзания

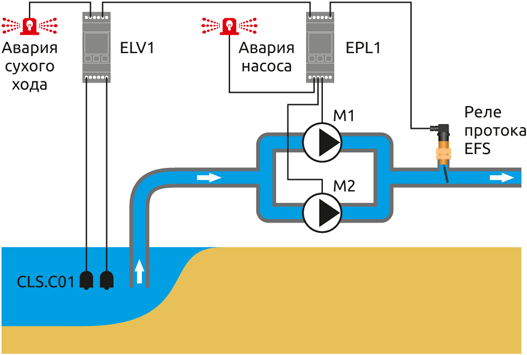

Контроль работы насосов в системе полива

Реле протока устанавливается после насосов, на трубопроводе, через который вода из водоема подается в систему орошения. Для равномерного износа, перекачивающие насосы работают попеременно.

Работой насосов управляет контроллер EPL1. Через сигнализатор уровня ELV1, с подвесными кондуктометрическими датчиками CLS.C01, отслеживается уровень воды в водоеме. Если вода ниже уровня подвеса электродов, то блокируется работа EPL1 и насосы останавливаются. Загорается лампа «Авария сухого хода». Если после запуска хотя бы одного из двух насосов не срабатывает реле протока EFS, то загорается лампа «Авария насоса». Реле протока EFS в данном применении используется для контроля включения насосов в работу. Благодаря высокой чувствительности, оно срабатывает даже если насосы небольшой мощности и создают слабый поток. Простой принцип действия и минимум механически изнашиваемых частей обеспечивают надежную и долгую работу. Регулируемый отрезной лепесток позволяет применять реле протока EFS с трубопроводами различных диаметров.

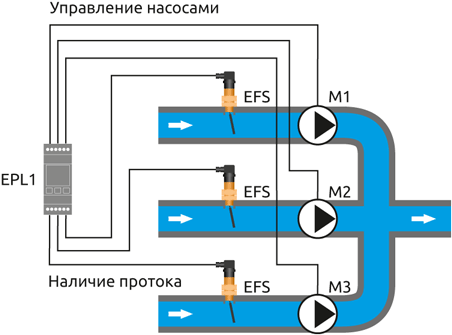

Контроль и защита насосов в системе водоснабжения

В данном примере три реле протока работают вместе с  контроллером управления насосами EPL1 в системе водоснабжения. Контроллер поочередно включает насосы, осуществляя чередование работы для равномерного износа и увеличения продолжительности срока службы.

Если в трубопроводе есть вода и если насос запущен, то сработает реле протока. Если оно не сработало, то либо отсутствует вода, либо насос неисправен, при этом срабатывает аварийная сигнализация на контроллере EPL1 и включается следующий по порядку насос. Таким образом, с помощью реле протока можно контролировать работу каждого насоса, дополнительно защищая его от сухого хода. Надежная конструкция реле EFS с минимальным количеством механически изнашиваемых частей повышает устойчивость всей системы в целом, снижая вероятность отказов и простоев из-за ремонта. К тому же не все насосы создают давление, достаточное для обнаружения с помощью реле давления или реле дифференциального давления. Поэтому отличным решением является применение реле протока EFS.



Защита испарителя чиллера от замерзания

Реле протока устанавливается во вторичном контуре чиллера, где постоянно циркулирует и охлаждается вода, используемая как хладоноситель для охлаждения оборудования и для производственных нужд.

Вода охлаждается в испарителе за счет движения хладагента в первичном контуре чиллера, где происходит парокомпрессионный цикл. При этом если циркуляция воды остановится, то она может замерзнуть. Расширение воды при замерзании может повлечь за собой повреждение испарителя, нарушение целостности первичного контура, утечку хладогента. Для обнаружения и предотвращения этого используется реле протока EFS, которое срабатывает при наличии движения жидкости в трубе и отключается, если движения нет. Сигнал от реле поступает на ПЛК LogicOn, который управляет работой чиллера и останавливает работу компрессора и охлаждающих вентиляторов, если нет протока во вторичном контуре. Простая и эффективная конструкция реле EFS обеспечивает длительный срок службы и надежную защиту оборудования. При этом уменьшается вероятность отказов и простоев оборудования из-за поломок и ремонтов. Его можно использовать при давлении вплоть до 25 бар и при температурах рабочей среды до +100 °С.

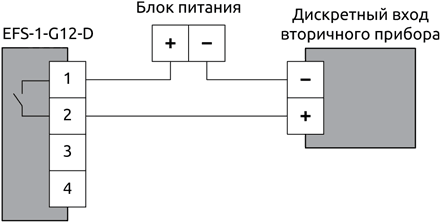

Пример: EFS-1-G12-D.
