Электромагнитный сигнализатор уровня ELHART ELS

ELS — это серия электромагнитных датчиков, предназначенных для сигнализации уровня жидких, густых или сыпучих пищевых продуктов в различных отраслях промышленности. Используется для контроля уровня кетчупа, шоколадной пасты, джема, и др.

Принцип действия заключается в испускании высокочастотной электромагнитной волны с наконечника датчика в емкость или трубу. Среда выступает в качестве конденсатора, емкость которого зависит от диэлектрической проницаемости среды и вместе с катушкой в сенсоре датчика образует контур с определенной точкой переключения дискретного выхода.

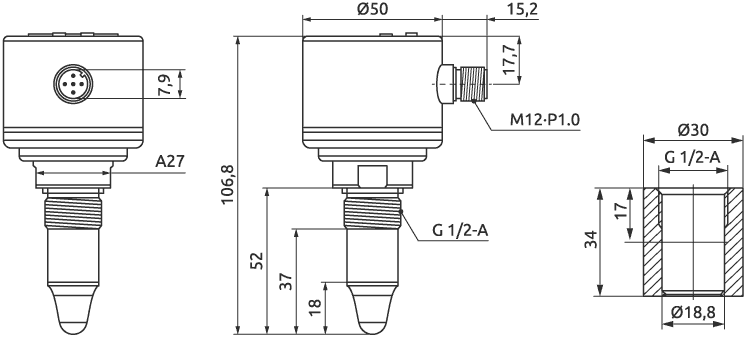

Конструктивно датчики выполнены в корпусе из нержавеющей стали AISI316L, в котором расположен чувствительный элемент и электронный блок преобразования. Сенсор датчиков выполнен из полиэфирэфиркетона (PEEK). Монтаж осуществляется через специальный приварной адаптер с коническим упором — WA.22-G12-D30 (не входит в комплект поставки).

• Контроль уровня различных продуктов: джем, шоколадная паста, вода, пиво, молоко и др.;
• Компактный корпус для установки в емкости или трубы с ограниченным пространством;
• Монтаж в различных положениях: горизонтально, вертикально, под углом;
• Корпус из нержавеющей стали AISI316L со степенью защиты IP68 или IP69K (при использовании фирменного адаптера WA.22-G12-D30) для применения датчика в сложных условиях эксплуатации, сопряженными, например, с мойкой оборудования или с наличием агрессивных веществ в окружающем воздухе;
• Наличие кнопок обучения для калибровки датчика на различные продукты и настройки состояния дискретного выхода;
• Cанитарное присоединение без использования дополнительных уплотнений (при использовании фирменного адаптера WA.22-G12-D30);
• Рабочая температура до +120 °С (+150°С в течение часа);

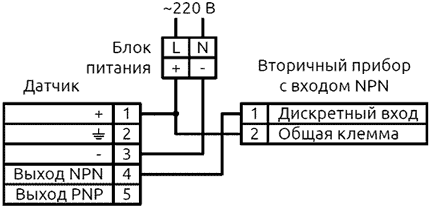

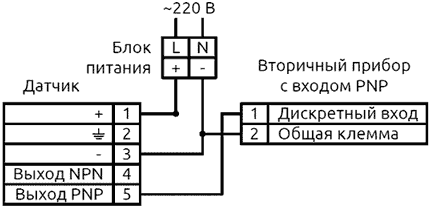

• Транзисторный выход PNP или NPN с током нагрузки до 200 мА.

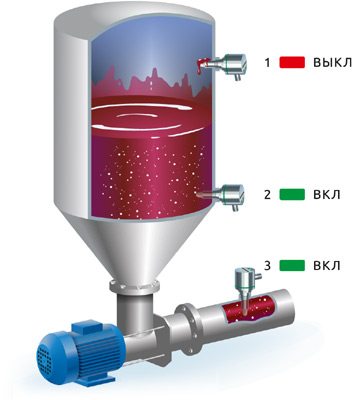

Контроль уровня вязких и липких пищевых сред: джем, шоколадная паста и др.

• 1 — Сигнализация переполнения или определение верхнего уровня;
• 2 — Определение нижнего уровня;
• 3 — Защита насоса от «сухого» хода.

Благодаря наличию процедуры калибровки (обучения) исключаются ложные срабатывания датчика, даже при наличии налипаний остатков продукта на сенсор датчика.

Ограничения, накладываемые на рабочие среды:

• Рабочая среда должна иметь достаточную электропроводность, в противном случае возможны ложные срабатывания;
• Рабочая среда должна быть совместима с материалом, из которого изготовлены элементы конструкции сигнализатора — нержавеющей сталью марки AISI316L, полиэфирэфиркетоном (PEEK) и с материалом внешнего уплотнения (при его наличии), применяемого для герметизации соединения датчика с технологическим процессом;
• Температура рабочей среды не должна превышать рабочую температуру датчика.

* - IP69K при использовании фирменного адаптера WA.22-G12-D30.

Пример: ELS-052-T.
