Выключатели с большим выбором исполнительных элементов EMAS серии L5

Модели концевых выключателей EMAS серии L5

Концевой выключатель L5K13MEL123
L5K13MEL123 - выключатель концевой угловой 2‑направленный с пластмассовой консолью и резиновый роликом
Концевой выключатель L5K13MEM121
L5K13MEM121 - выключатель концевой 2‑направленный с пластмассовой консолью и металлическими роликом
Концевой выключатель L5K13MEM123
L5K13MEM123 - выключатель концевой угловой 2‑направленный с пластмассовой консолью и металлическими роликом
Концевой выключатель L5K13MEM124
L5K13MEM124 - выключатель концевой быстрого переключения угловой 2‑направленный с пластмассовой консолью, металлическим роликом на регулируемом изогнутым рычаге
Концевой выключатель L5K13MEP121
L5K13MEP121 - выключатель концевой угловой 2‑направленный с пластмассовыми консолью и роликом
Концевой выключатель L5K13MEP122
L5K13MEP122 - выключатель концевой быстрого переключения угловой 2‑направленный с пластмассовой консолью, роликом на коротком регулируемом рычаге
Концевой выключатель L5K13MEP123
L5K13MEP123 - выключатель концевой угловой 2‑направленный с пластмассовыми консолью и резиновым роликом
Концевой выключатель L5K13MEP124
L5K13MEP124 - выключатель концевой угловой 2‑направленный с пластмассовыми консолью и роликом
Концевой выключатель L5K13MIM311
L5K13MIM311 - выключатель концевой угловой 1‑направленный с пластмассовой консолью и металлическими роликом
Концевой выключатель L5K13MIM411
L5K13MIM411 - выключатель концевой быстрого переключения угловой 1‑направленный с пластмассовой консолью с упором и металлическим роликом
Концевой выключатель L5K13MIP311
L5K13MIP311 - выключатель концевой угловой 1‑направленный с пластмассовой консолью и металлическими роликом
Концевой выключатель L5K13MIP411
L5K13MIP411 - выключатель концевой быстрого переключения угловой 1‑направленный с пластмассовой консолью с упором и роликом
Концевой выключатель L5K13MUM331
L5K13MUM331 - выключатель концевой быстрого переключения линейный 3‑направленный с пластмассовой консолью и стальным плунжером и роликом
Концевой выключатель L5K13PUM211
L5K13PUM211 - выключатель концевой линейный 1‑направленный, пластиковый и металлический штырёк
Концевой выключатель L5K13ROP101
L5K13REF121 - выключатель концевой угловой многонаправленнный с пластмассовой консолью и фибр, штырем
Концевой выключатель L5K13REF121
L5K13ROP101 - выключатель концевой угловой многонаправленнный с пластмассовой консолью и пласт, стержнем
Концевой выключатель L5K13SOM101
L5K13SOM101 - выключатель концевой угловой многонаправленнный с пластмассовой консолью и стальной пружиной
Концевой выключатель L5K13SOM102
L5K13SOM102 - выключатель концевой угловой многонаправленнный с пластмассовой консолью и стальной пружиной
Концевой выключатель L5K13SOP102
L5K13SOP102 - выключатель концевой угловой многонаправленнный с пластмассовой консолью и пружиной с пластмассовым наконечником

Особенности концевых выключателей EMAS серии L5

  • Миниатюрный призматический пластиковый корпус
  • Двойная изоляция
  • Ввод кабеля PG 13,5 или M 20×1,5
  • Один кабельный вход
  • Внешние соединительные отверстия
  • Разнообразный ассортимент изделий с широким выбором чувствительности контактного блока для любого применения

Технические характеристики кольцевых выключателей EMAS серии L5

Параметр Значение
Механический ресурс 10 000 000 операций
Электрический ресурс 1 000 000 операций
Рабочие температуры -25…+80 °С
Класс защиты IP65
Рабочая частота операций 1800/3000 операций в час
Рабочее напряжение ∼240 В
Рабочий ток ∼3 A
Сопротивление изоляции 10 MОм (=500 В)
Область применения AC-15
Электрическая прочность диэлектрика ∼2500 В (1 минута)
Тип контакта 1×H3 + 1×HO 2 полюса (быстрое срабатывание)

Габариты основного блока концевых выключателей EMAS серии L5

Габаритные размеры
Габариты основного блока концевых выключателей серии L5, мм
Габариты «верхушки» концевого выключателя L5K13MEL122
Габариты «верхушки» концевых выключателей L5K13MEL122, мм

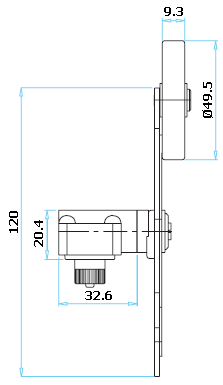

Габариты «верхушки» концевого выключателя L5K13MEL123, L5K23MEL123
Габариты «верхушки» концевых выключателей L5K13MEL123, L5K23MEL123, мм

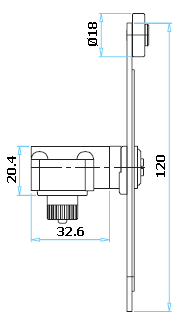

Габариты «верхушки» концевого выключателя L5K13MEM121
Габариты «верхушки» концевых выключателей L5K13MEM121, мм
Габариты «верхушки» концевых выключателей L5K13MEM123 / L5K13MEP123
Габариты «верхушки» концевых выключателей L5K13MEM123, L5K13MEP123, мм
Габариты «верхушки» концевых выключателей L5K13MEM124 / L5K13MEP124
Габариты «верхушки» концевых выключателей L5K13MEM124, L5K13MEP124, мм
Габариты «верхушки» концевых выключателей L5K13MIM311 / L5K13MIP311, L5K23MIM311 / L5K23MIM311R
Габариты «верхушки» концевых выключателей L5K13MIM311, L5K23MIM311, L5K23MIM311R, L5K13MIP311, мм
Габариты «верхушки» концевого выключателя L5K13MUM311, L5K23MUM331
Габариты «верхушки» концевых выключателей L5K13MUM331, L5K23MUM331 мм
Габариты «верхушки» концевого выключателя L5K13ROP101
Габариты «верхушки» концевых выключателей L5K13ROP101, мм
Габариты «верхушки» концевого выключателя L5K13PUM211
Габариты «верхушки» концевых выключателей L5K13PUM211, мм

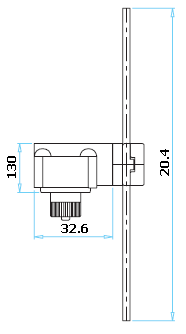

Габариты «верхушки» концевого выключателя L5K13REF121
Габариты «верхушки» концевых выключателей L5K13REF121, мм

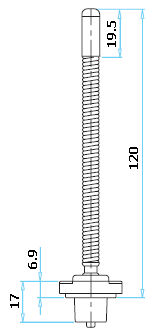

Габариты «верхушки» концевого выключателя L5K13SOM101
Габариты «верхушки» концевых выключателей L5K13SOM101, мм

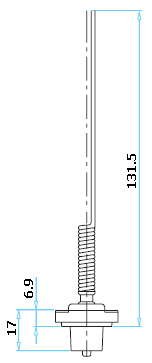

Габариты «верхушки» концевых выключателей L5K13SOM102 / L5K13SOP102
Габариты «верхушки» концевых выключателей L5K13SOM102, L5K13SOP102, мм

Информация для заказа концевых выключателей EMAS серии L5

Артикул Тип
L5K13MEP121 Рычаг роликовый поворотный Ø18 мм углового действия
L5K13MEM121 Рычаг роликовый поворотный Ø18 мм углового действия
L5K13MEL123 Рычаг роликовый поворотный Ø18 мм углового действия
L5K23MEL123 Рычаг роликовый поворотный Ø18 мм углового действия (медленное переключение)
L5K13МЕР124 Рычаг роликовый поворотный Ø18 мм углового действия
L5K13MIM311 Рычаг роликовый Ø14 мм углового действия
L5K23MIM311 Рычаг роликовый Ø14 мм углового действия (медленное переключение)
L5K23MIM311R Рычаг роликовый Ø14 мм углового действия (медленное переключение)
L5K13MIP311 Рычаг роликовый Ø14 мм углового действия
L5K13REF121 Рычаг 130 мм регулируемый углового действия
L5K13MUM331 Роликовый плунжер Ø11 мм линейного действия
L5K23MUM331 Роликовый плунжер Ø11 мм линейного действия (медленное переключение)
L5K13PUM211 Плунжер линейного действия
L5K13ROP101 Твёрдый стержень углового действия в любое направление
L5K13SOM101 Спиральный рычаг углового действия в любое направление
L5K13SOM102 Спиральный рычаг углового действия в любое направление
L5K13SOP102 Спиральный рычаг углового действия в любое направление
