Переключатели EMAS серии B Ø22
Особенности переключателей EMAS серии B
- Максимальная функциональность и легкий монтаж
- Сборка осуществляется по принципу Lego
- Возможность присоединения блок-контакта подсветки
- Пластмассовые части изготовленны из поликарбоната
- Удобное и безопасное подключение кабеля
- Применение универсальных держателей и стандартных табличек с надписями
- Возможно любое положение при установке
Технические характеристики переключателей EMAS серии B
| Параметр | Значение |
|---|---|
| Механический ресурс | 500 000 операций |
| Электрический ресурс | 100 000 операций |
| Рабочие температуры | мин./макс. -5…+40 °C |
| Класс защиты | IP 50 |
| Предельная повторяемость операций | без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час |
| Номинальное напряжение | 250 V AC |
| Номинальный ток | 4 А |
| Коммутируемая мощность | 1000 VА |
| Сопротивление изоляции | 10 MОм (мин. 500 V DC) |
| Сечение провода | 1,5…2,5 мм² |

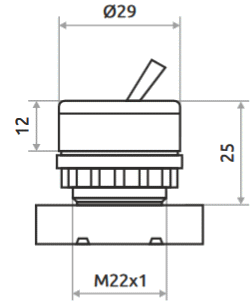

Габаритные размеры переключателей EMAS серии B

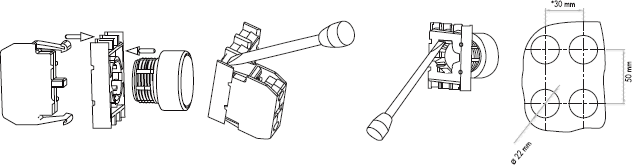

Монтаж, установка и сбор составных частей переключателей EMAS серии B
Информация для заказа переключателей EMAS серии B
| Код заказа | Конт. блок | Положения | Позиции |
|---|---|---|---|
| В100S20 | 1НО | О-| | 2 поз. (с фиксацией) |
| В100S21 | 1НО | О-| | 2 поз. (без фиксации) |
| В101S30 | 2НО | ||-О-| | 3 поз. (с полной фикс.) |
| В101S31 | 2НО | ||-О-| | 3 поз. (с фикс. в позиции I) |
| В101S32 | 2НО | ||-О-| | 3 поз. (без фиксации) |
| Код заказа | Конт. блок | Положения | Позиции |
|---|---|---|---|
| В100SL20К | 1НО | О-| | 2 поз. (с полной фиксацией) |
| В100SL20S | 1НО | О-| | 2 поз. (с полной фиксацией) |
| В100SL20Y | 1НО | О-| | 2 поз. (с полной фиксацией) |
| В101SL30К | 2НО | ||-О-| | 3 поз. (с полной фиксацией) |
| В101SL30S | 2НО | ||-О-| | 3 поз. (с полной фиксацией) |
| В101SL30Y | 2НО | ||-О-| | 3 поз. (с полной фиксацией) |
| В101SL32K | 2НО | ||-О-| | 3 поз. (без фиксации) |
| В101SL32Y | 2НО | ||-О-| | 3 поз. (без фиксации) |
| В102SL32Y | 1НО+1НЗ | ||-О-| | 3 поз. (без фиксации) |
| Конт. блок | Положения | Позиции | |
|---|---|---|---|
| B100C | 1НО | О-| | 2 направления (с фиксацией) |
