PS-20: Оптические датчики с прямоугольным корпусом
Рабочий диапазон: 10, 30, 100, 300 см или 10 м
Время отклика: не более 1 мс
Компактный корпус: 32,5х20 мм
Высокая степень защиты
Прочный корпус из пластика ABS
Описание бесконтактных оптических датчиков ONDO
Бесконтактные оптические датчики ONDO предназначены для надежного отслеживания объектов без механического контакта. В качестве чувствительного элемента выступает фотоэлектрический сенсор, реагирующий на отражение светового луча.
Конструктивно, миниатюрные датчики PS-20 выполнены в компактном пластиковом корпусе с резьбовым разъемом М08 для подключения. В зависимости от модификации датчики оборудованы транзисторным выходом PNP либо NPN с переключаемым контактом (НО или НЗ). Оптические датчики PS-20 могут применяться для отслеживания объектов на расстоянии от 10 см до 10 м.
Датчики широко используются для:
- определения наличия объектов в пакетах на линии фасовки,
- обеспечения безопасности (в качестве барьерных датчиков),
- для контроля наличия пробок и бутылок на линиях розлива.
Принцип действия бесконтактных оптических датчиков ONDO
Датчик представляет собой прямоугольный корпус, в котором расположены чувствительный элемент и электронная схема.
В качестве чувствительного элемента (ЧЭ) применяется фотодиод, реагирующий на наличие светового сигнала. Световой сигнал формируется излучателем (светодиодом), который, может располагаться в корпусе с приемником или отдельно.
Во время работы чувствительный элемент реагирует на наличие (или отсутствие) светового луча, выдаваемого излучателем. Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.
В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.
Технические характеристики бесконтактных оптических датчиков ONDO PS-20
| Параметр | Значение |
|---|---|
| Тип датчика | T: прием прямого луча D: прием отраженного от объекта луча R: прием луча от отражателя |
| Рабочий диапазон (Sn) | 0,1…20 м (зависит от модели) |
| Напряжение питания | =10…30 В |
| Потребляемый ток | не более 25 мА (PS-20D*, PS-20R*) не более 20 мА (PS-20T*) |
| Тип выходного сигнала | PNP/NPN (транзисторный выход), тип сигнала НО/НЗ |
| Время отклика | не более 1 мс |
| Максимальная нагрузка дискретного выхода | не более 200 мА |
| Допустимая температура окружающей среды | -25…+55 °С |
| Допустимая температура хранения | -25…+70 °С |
| Допустимая влажность воздуха окружающей среды | 35…85 % |
| Встроенная защита | защита от короткого замыкания, защита от перегрузки, защита от обратной полярности |
| Сопротивление изоляции | ≥50 МОм (=500 В) |
| Защита от внешних воздействий | IP67 |
| Сигнализация срабатывания | светодиод на корпусе |
| Материал корпуса | пластик ABS |
| Способ подключения | кабель или разъем M8 |

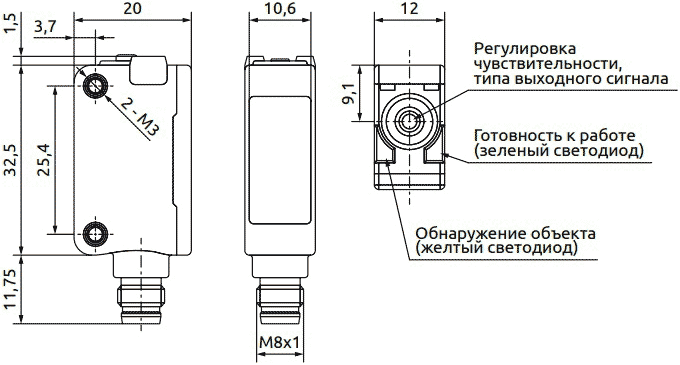

Габаритные размеры бесконтактных оптических датчиков ONDO PS-20

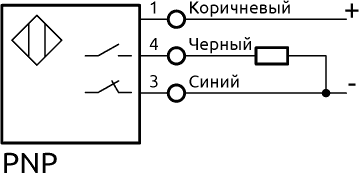

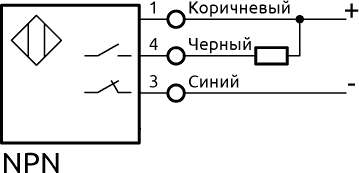

Схемы соединения бесконтактных оптических датчиков ONDO PS-20
| Цвет провода |
Номер контакта (разъем) |
Назначение контактов |
|---|---|---|
| Коричневый | 1 | +Uпит |
| Белый | 2 | не используется |
| Синий | 3 | -Uпит |
| Черный | 4 | НО-контакт |
Вопросы и ответы (FAQ)
Для полупрозрачных объектов рекомендуется использовать датчики рефлекторного типа, т.е. датчики с отражением от отражателя.
Информация для заказа бесконтактных оптических датчиков ONDO PS-20
| PS | - | 20 | - | R | - | D | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Серия | |||||||||||
| Прямоугольный корпус | PS | ||||||||||
| Типоразмер корпуса | |||||||||||
| 32.5х20мм | 20 | ||||||||||
| Тип датчика | |||||||||||
| Датчик барьерного типа | T | ||||||||||
| Датчик принимает световой луч от отражателя | R | ||||||||||
| Датчик принимает рассеянное отражение от объекта | D | ||||||||||
| Номинальный рабочий диапазон (Sn) | |||||||||||
| Рабочее расстояние 10 см | 010 | ||||||||||
| Рабочее расстояние 30 см | 030 | ||||||||||
| Рабочее расстояние 100 см | 100 | ||||||||||
| Рабочее расстояние 300 см | 300 | ||||||||||
| Рабочее расстояние 10 м | M10 | ||||||||||
| Рабочее расстояние 20 м | M20 | ||||||||||
| Тип выходного сигнала | |||||||||||
| PNP | P | ||||||||||
| NPN | N | ||||||||||
| Не указывается для излучателей PS-20T-10-DC и PS-20T-20-DC | - | ||||||||||
| Логика выходного сигнала | |||||||||||
| НО+НЗ | R | ||||||||||
| Не указывается для излучателей PS-20T-10-DC и PS-20T-20-DC | - | ||||||||||
| Номинальное напряжение питания | |||||||||||
| =24 В | D | ||||||||||
| Способ подключения | |||||||||||
| Кабель (2 метра) | 2 | ||||||||||
| Разъем М8 (4 пина) | C | ||||||||||
Пример: PS-20T-M20-DC.
