CA: Промежуточные реле
Номинальный ток до 16 А
1 или 2 переключающих контакта
Ширина колодки 16 мм
Описание промежуточных реле ONDO серии CA
Электромагнитные реле ONDO серии CA используются для коммутации (переключения) электрических цепей постоянного или переменного тока. Обеспечивают гальваническую развязку, усиление и размножение сигналов для управления различными видами нагрузок: контакторы, лампы освещения, нагреватели, клапаны, системы оповещения и др.
Допустимая нагрузка реле:
- с одним переключающим контактом — до 16 А,
- с двумя переключающими контактами — до 10 А (на каждый).
Особенности промежуточных реле ONDO серии CA
- Количество контактов: 1 или 2 переключающих.
- Напряжения питания катушки реле: =12 и =24 В (постоянного тока) или ~24, ~110 и ~230 В (переменного тока).
- Пластиковый прозрачный корпус из негорючих материалов - для визуального осмотра состояния контактов и своевременного обнаружения неисправности.
- Контакты из сплава серебра — AgSnO2, обладающие высокой температурой плавления, а также устойчивостью к повреждениям и сварке контактов при коммутации больших токов резистивных или индуктивных нагрузок.
- Компактная 16 мм трехъярусная колодка с креплением на DIN-рейку — C-ST-M1.
- Маркировочная табличка и пластиковый фиксатор реле в комплекте с колодкой.
Примеры схем подключения промежуточных реле ONDO
Список применений:
- Пример 1: Подключение PNP датчика вместо NPN и наоборот
- Пример 2: Включение нагрузки с помощью сигнала от бесконтактного датчика
- Пример 3: Схема самоподхвата
Пример 1: Подключение PNP датчика вместо NPN и наоборот
Если у вас вышел из строя датчик PNP, а аналогичного PNP датчика в запасе нет, но есть датчик NPN, вы можете решить проблему, добавив в схему электромагнитное реле.
Ниже приведены две схемы, решающие данную проблему в зависимости от установленного типа датчика:
- Для вышедшего из строя PNP датчика:
- Подключите датчик NPN вместо PNP датчика (на схеме «B3»).
- Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
- Для вышедшего из строя NPN датчика:
- Подключите датчик PNP вместо NPN датчика (на схеме «B3»).
- Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
Пример 2: Включение нагрузки с помощью сигнала от бесконтактного датчика
Для включения мощной нагрузки с помощью сигнала от бесконтактного датчика, рассмотрим пример подключения однофазного двигателя с помощью датчика PNP типа.
Коммутацию нагрузки будем осуществлять с помощью контактора, у которого напряжения питания катушки постоянного тока (=24 В) или (~230 В) переменного тока.
Пример 3: Схема самоподхвата
Реализация схемы самоподхвата реле с помощью двух кнопок с НО и НЗ контактами.
Технические характеристики промежуточных реле ONDO серии СA
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Общие технические характеристики | ||||||
| Способ монтажа | установка в колодку | |||||
| Модель поддерживаемой колодки для установки на DIN-рейку |
С-ST-M1 (трехъярусная) | |||||
| Испытательное напряжение изоляции между катушкой и контактными группами |
~5000 В | |||||
| Испытательное напряжение изоляции между контактными группами |
~1000 В | |||||
| Индикация срабатывания | нет | |||||
| Ручной дублер | нет | |||||
| Встроенная защита | нет | |||||
| Средний срок службы | 10 лет | |||||
| Габариты Д×Ш×В | 29×13×25,3 мм | |||||
| Вес | 20 г | |||||
| Характеристики контактов | ||||||
| Количество переключающих контактов и номинальный ток |
CA-1.16 | 1 переключающий до 16 А | ||||
| CA-2.12 | 2 переключающий до 10 А | |||||
| Максимальное коммутируемое напряжение на переменном токе (среднеквадратичное значение) |
240 В | |||||
| Максимальное коммутируемое напряжение на постоянном токе |
28 В | |||||
| Материал контактов | AgSnO2 | |||||
| Сопротивление контактов (при =6 В, 1 А) | не более 100 мОм | |||||
| Механический ресурс | не менее 1×107 срабатываний | |||||
| Электрический ресурс | не менее 1×105 срабатываний | |||||
| Время включения | не более 15 мс | |||||
| Время отключения | не более 8 мс | |||||
| Параметры катушек | Переменный ток | Постоянный ток | ||||
| Номинальное напряжение катушки (Un) | ~24 В | ~110 В | ~230 В | =12 В | =24 В | |
| Напряжение включения от Un (при 23 °C) | не менее 80% | не менее 80% | ||||
| Напряжение выключения от Un (при 23 °C) | не более 10% | не более 5% | ||||
| Частота переменного тока | 50 Гц | - | ||||
| Потребляемая мощность | до 1,2 ВА | до 0,53 Вт | ||||
| Параметры окружающей среды | ||||||
| Температура воздуха при эксплуатации | -40…+85 °C | |||||
| Температура хранения | -40…+85 °C | |||||
| Относительная влажность воздуха | не более 85% | |||||
| Степень защиты механизма от внешних воздействий | IP40 | |||||
| Степень защиты выводов от внешних воздействий | IP00 | |||||
Габаритные размеры реле серии СА и колодок C-ST1-M1

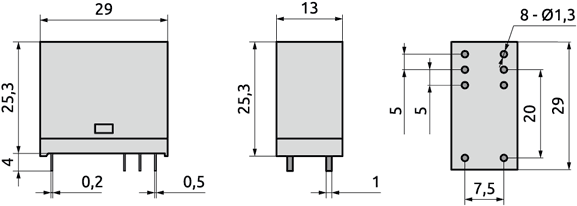

Реле с 1 или 2-мя переключающими контактами CA

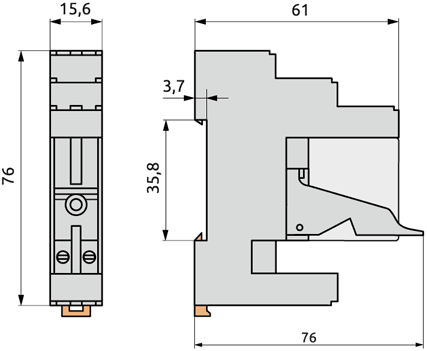

Колодка для реле серии СA
Схемы подключения промежуточных реле ONDO серии CA
Реле с 1 или 2-мя переключающими контактами серии CA

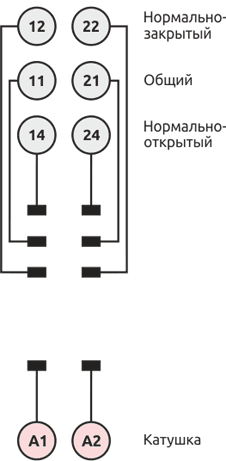

Колодка для реле серии CA

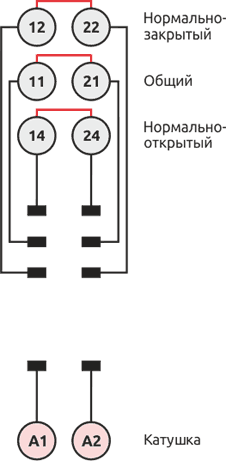

При использовании реле модификации CA-1.16 С ТОКОМ БОЛЕЕ 10А, необходимо на колодке C-ST1 для распределения нагрузки, между клеммами (21 и 11), (24 и 14), (22 и 12) установить перемычки.
Для перемычек необходимо использоваться кабель с тем же сечением, что используется для подключения к контактной группе.

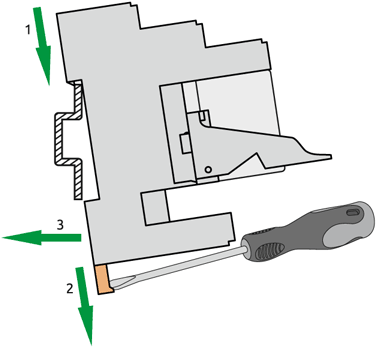

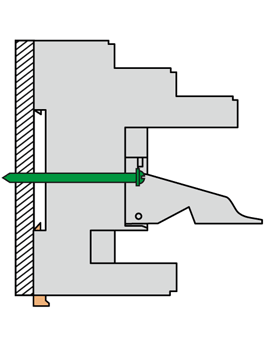

Способы монтажа колодки ONDO C-ST1-M1
Информация для заказа промежуточных реле ONDO серии CA
| CA- | . | . | . | 000 | |||
|---|---|---|---|---|---|---|---|
| Исполнение Номинальный ток |
|||||||
| 1 группа до 16 А | 1 | 16 | |||||
| 2 группы до 10 А | 2 | 12 | |||||
| Напряжение питания | |||||||
| ~24 В | A024 | ||||||
| ~110 В | A110 | ||||||
| ~230 В | A230 | ||||||
| =12 В | D012 | ||||||
| =24 В | D024 | ||||||
| Опции | |||||||
| Без опций | 000 | ||||||
Пример: СA-1.16.D024.000.
