PA: Промежуточные реле
Номинальный ток до 12 А
4 переключающих контакта
Индикация срабатывания
Ручной дублер с фиксацией
Встроенная защита от напряжения обратной полярности
Описание промежуточных реле ONDO серии PA
Электромагнитные реле ONDO серии PA используются для коммутации (переключения) электрических цепей постоянного или переменного тока. Обеспечивают гальваническую развязку, усиление и размножение сигналов для управления различными видами нагрузок: контакторы, лампы освещения, нагреватели, клапаны, системы оповещения и др.

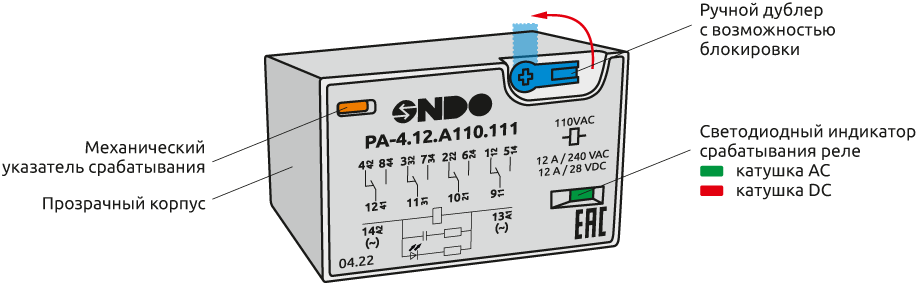

Особенности промежуточных реле ONDO серии PA
- Количество контактов: 4 переключающих (НО/НЗ).
- Ток нагрузки: до 12 А на контакт.
- Напряжения питания катушки реле: =12 В и =24 В (постоянного тока) или ~24 В, ~110 В и ~230 В (переменного тока).
- Встроенная защита катушки реле от напряжения обратной полярности.
- Ручной дублер с фиксацией для проверки и отладки схем.
- Светодиод и механический индикатор для сигнализации срабатывания.
- Пластиковый прозрачный корпус из негорючих материалов — для визуального осмотра состояния контактов и своевременного обнаружения неисправности.
- Контакты из сплава серебра — AgSnO2, обладающие высокой температурой плавления, а также устойчивостью к повреждениям и сварке контактов при коммутации больших токов резистивных или индуктивных нагрузок.
- Двухъярусная колодка с креплением на DIN-рейку — P-ST1-M1.
Примеры схем подключения промежуточных реле ONDO
Список применений:
- Пример 1: Подключение PNP датчика вместо NPN и наоборот
- Пример 2: Включение нагрузки с помощью сигнала от бесконтактного датчика
- Пример 3: Схема самоподхвата
Пример 1: Подключение PNP датчика вместо NPN и наоборот
Если у вас вышел из строя датчик PNP, а аналогичного PNP датчика в запасе нет, но есть датчик NPN, вы можете решить проблему, добавив в схему электромагнитное реле.
Ниже приведены две схемы, решающие данную проблему в зависимости от установленного типа датчика:
- Для вышедшего из строя PNP датчика:
- Подключите датчик NPN вместо PNP датчика (на схеме «B3»).
- Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
- Для вышедшего из строя NPN датчика:
- Подключите датчик PNP вместо NPN датчика (на схеме «B3»).
- Добавьте электромагнитное реле между питанием датчика и выходом управления, чтобы инвертировать его сигнал.
Пример 2: Включение нагрузки с помощью сигнала от бесконтактного датчика
Для включения мощной нагрузки с помощью сигнала от бесконтактного датчика, рассмотрим пример подключения однофазного двигателя с помощью датчика PNP типа.
Коммутацию нагрузки будем осуществлять с помощью контактора, у которого напряжения питания катушки постоянного тока (=24 В) или (~230 В) переменного тока.
Пример 3: Схема самоподхвата
Реализация схемы самоподхвата реле с помощью двух кнопок с НО и НЗ контактами.
Технические характеристики промежуточных реле ONDO серии PA
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Общие технические характеристики | |||||
| Способ монтажа | установка в колодку | ||||
| Модель поддерживаемой колодки для установки на DIN-рейку |
P-ST1-M1 (двухъярусная) | ||||
| Испытательное напряжение изоляции между катушкой и контактными группами |
~1500 В | ||||
| Испытательное напряжение изоляции между контактными группами |
~1000 В | ||||
| Испытательное напряжение изоляции между контактами внутри группы в разомкнутом состоянии |
~1000 В | ||||
| Индикация срабатывания | светодиод механический указатель |
||||
| Ручной дублер | есть | ||||
| Встроенная защита | есть | ||||
| Средний срок службы | 10 лет | ||||
| Габариты Д×Ш×В | 35×41×27 мм | ||||
| Вес | 70 г | ||||
| Характеристики контактов | |||||
| Количество переключающих контактов | 4 | ||||
| Номинальное значение коммутируемого тока (для переменного тока - среднеквадратичное значение) |
12 A | ||||
| Максимальное коммутируемое напряжение на переменном токе (среднеквадратичное значение) |
240 В | ||||
| Максимальное коммутируемое напряжение на постоянном токе |
28 В | ||||
| Материал контактов | AgSnO2 | ||||
| Сопротивление контактов (при =6 В, 1 А) | не более 100 мОм | ||||
| Минимальная нагрузка на переключение | 500 мВт (5 В / 100 мА) | ||||
| Механический ресурс | не менее 1×107 срабатываний | ||||
| Электрический ресурс | не менее 1×105 срабатываний | ||||
| Время включения | не более 15 мс | ||||
| Время отключения | не более 10 мс | ||||
| Параметры катушек | Переменный ток | Постоянный ток | |||
| Номинальное напряжения катушки (Un) | ~24 В | ~110 В | ~230 В | =12 В | =24 В |
| Напряжение включения от Un (при 23 °C) | не менее 80% | не менее 75% | |||
| Напряжение выключения от Un (при 23 °C) | не более 30% | не более 10% | |||
| Частота переменного тока | 50 Гц | - | |||
| Потребляемая мощность | до 1,2 ВА | до 0,9 Вт | |||
| Параметры окружающей среды | |||||
| Температура воздуха при эксплуатации | -40…+85 °C | ||||
| Температура хранения | -40…+85 °C | ||||
| Относительная влажность воздуха | не более 85% | ||||
| Степень защиты механизма от внешних воздействий | IP40 | ||||
| Степень защиты выводов от внешних воздействий | IP00 | ||||

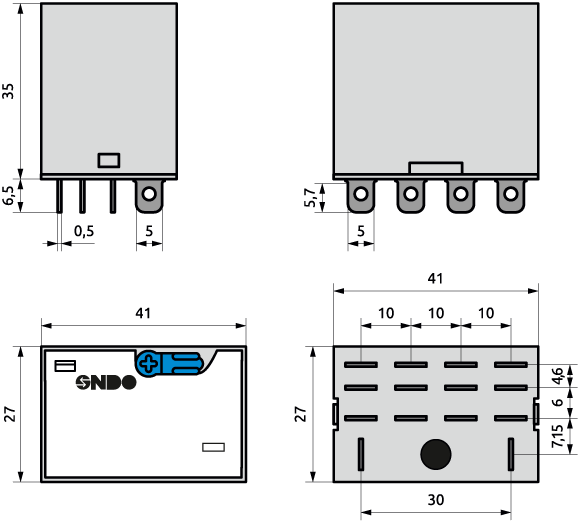

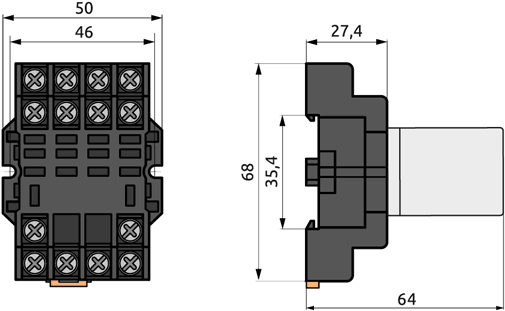

Габаритные размеры реле серии PА и колодки P-ST1-M1
Реле с 4-мя переключающих контактами серии PA
Колодка для реле серии PA

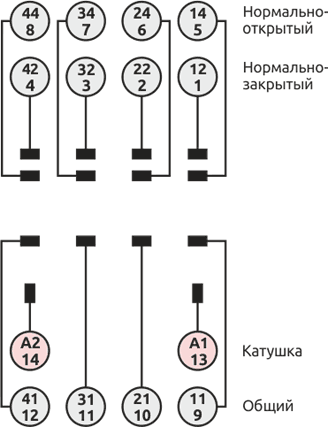

Схемы подключения промежуточных реле ONDO серии PA
Реле с 4-мя переключающих контактами серии PA
с катушкой на переменный ток
с катушкой на постоянный ток
Обратите внимание! При подключении реле с катушкой на постоянный ток требуется соблюдать полярность питающего катушку напряжения. В противном случае, цепи питания будут закорочены через встроенный в реле защитный диод.
Колодка для реле серии PA

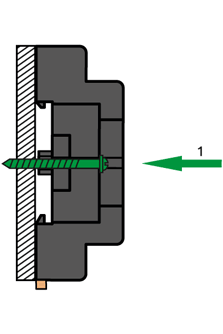

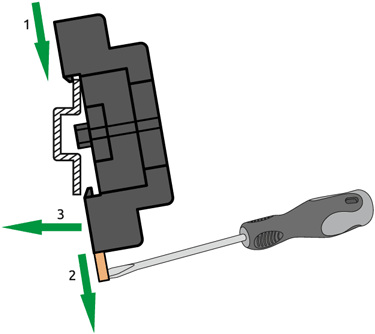

Способы монтажа колодки ONDO P-ST1-M1
Информация для заказа промежуточных реле ONDO серии PA
| PA- | 4 | . | 12 | . | . | 111 | |
|---|---|---|---|---|---|---|---|
| Исполнение | |||||||
| 4 группы | 4 | ||||||
| Номинальный ток | |||||||
| 12 А | 12 | ||||||
| Напряжение питания | |||||||
| ~24 В | A024 | ||||||
| ~110 В | A110 | ||||||
| ~230 В | A230 | ||||||
| =12 В | D012 | ||||||
| =24 В | D024 | ||||||
| Опции | |||||||
| Тестовая кнопка, светодиодный индикатор, защитный диод |
111 | ||||||
Пример: PA-4.12.A024.111.
