Манометр гидрозаполненный ТМ-320
Промышленные манометры в корпусе из нержавеющей стали применяются для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред в условиях повышенной вибрации и при измерении переменного давления.
Особенности манометров ТМ-320
- Корпус приборов выполнен из нержавеющей стали 08X18H10, механизм - из медного сплава
- Диаметр корпуса: 63 мм
- Диапазон показаний давлений манометра: 0…0,4 МПа
- Кратковременная максимальная нагрузка: 110% шкалы
Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Технические характеристики ТМ-320
| Параметр | Значение |
|---|---|
| Технические характеристики | |
| Диапазон показаний давлений | 0…0,4 МПа |
| Диаметр корпуса, мм | 63 |
| Класс точноcти | 1,5 |
| Рабочие диапазоны | |
| Постоянная нагрузка | ¾ шкалы |
| Переменная нагрузка | ⅔ шкалы |
| Кратковременная нагрузка | 110% шкалы |
| Диапазон рабочих температур | |
| Окружающая среда, °С | -60…+60 (без заполнения или с заполнением силиконом) -20…+60 (с заполнением глицерином) |
| Измеряемая среда, °С | -50…+150 (без заполнения или с заполнением силиконом) -20…+100 (с заполнением глицерином) |
| Материалы | |
| Корпус | IP65, нержавеющая сталь 08Х18Н10 |
| Кольцо | Нержавеющая сталь 08Х18Н10, завальцованное |
| Чувствительный элемент,трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Штуцер | Медный сплав |
| Присоединение | Осевое |
| Резьба присоединения | G¼/ M12×1,5 |

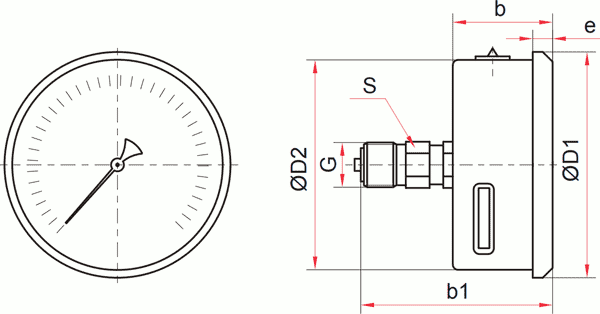

Габаритные размеры ТМ-320
| Артикул | Основные размеры, мм | Вес, кг | Вес с заполнением, кг |
Объем заполняемой жидкости, мл |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | D1 | D2 | b | b1 | e | S | G | ||||
| ТМ-320Т | 63 | 68 | 62 | 30 | 52 | 6 | 14 | G¼ или M12×1,5 | 0,11 | 0,22 | 90 |
