Индуктивные бесконтактные выключатели СЕНСОР серии ВБИ-М08
Технические характеристики датчиков ВБИ-М08
| Параметр | Значение |
|---|---|
| Гарантированный интервал срабатывания Sa | 0…0,81 Sn |
| Диапазон номинальных напряжений питания | 12…24 В |
| Диапазон рабочих напряжений питания | 10…30 В |
| Номинальный ток | 200 мА |
| Категория применения коммутационного элемента | DC13 |
| Защита коммутационного элемента | бистабильная |
| Индикация срабатывания | есть |
| Температура окружающей среды | –25…+80 °C |
| Степень защиты | IP67 |
| Материал корпуса | никелированная латунь |
| Максимальная масса изделия | 0,071 кг |
| Тип подключения | кабель (2 м) / разъем М12 |
| Исполнение корпуса | утапливаемое / неутапливаемое |

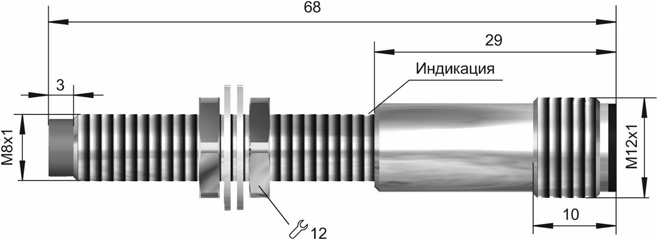

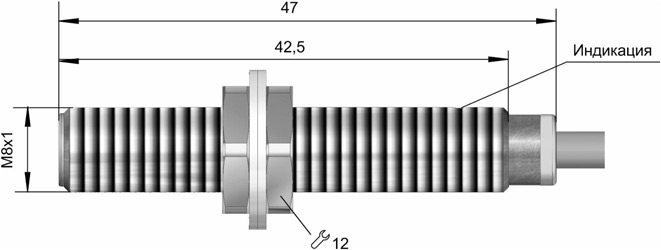

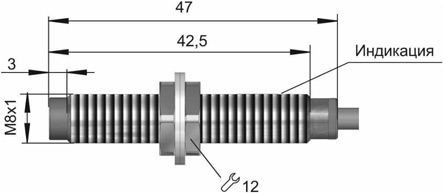

Габаритные размеры датчиков ВБИ-М08

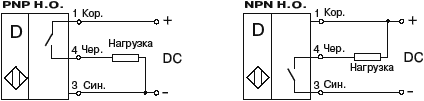

Схемы подключения датчиков ВБИ-М08
| Артикул | Схема подключения | Коммутационная функция | Расстояние срабатывания | Частота переключения |
|---|---|---|---|---|
| ВБИ-М08-48У-2111-З | PNP | НО | Sn = 2,5 мм | 1000 Гц |
| ВБИ-М08-48У-2121-З | NPN | НО | ||
| ВБИ-М08-48Р-2111-З | PNP | НО | Sn = 2,5 мм | 1000 Гц |
| ВБИ-М08-48У-2121-З | NPN | НО | ||
| ВБИ-М08-45У-1121-З | NPN | НО | Sn = 1,5 мм | 1500 Гц |
