Переходник для установки пневмопривода VALMA серии PNA на шаровой клапан VALMA серии BAV
Краткое описание переходника для установки пневмоприводов VALMA серии PNA на шаровой клапан VALMA серии BAV в нестандартных сочетаниях
Переходники VALMA серии bav-av-adapter представляют из себя специальный элемент для совмещения ступицы пневмопривода и штока шарового клапана и для передачи крутящего момента от привода к клапану. Данные переходники используются в случаях, если характеристический размер ступицы привода больше соответствующего размера штока шарового крана или дискового затвора. Например, для установки пневмопривода PNA-DA-040 с размером ступицы 11 мм на шаровый кран BAV-S304-2P-T-020 с размером штока 9 мм нужно использовать переходник bav-av-adapter-A.
Переходники bav-av-adapter совместимы с шаровыми кранами и дисковыми затворами, имеющими как параллельные, так и диагональные квадратные головки.
Информация для заказа переходника для установки пневмоприводов VALMA серии PNA на шаровой клапан VALMA серии BAV в нестандартных сочетаниях
| Артикул | Диаметр пневмопривода, мм |
DN клапана | Габаритные размеры, мм | ||
|---|---|---|---|---|---|

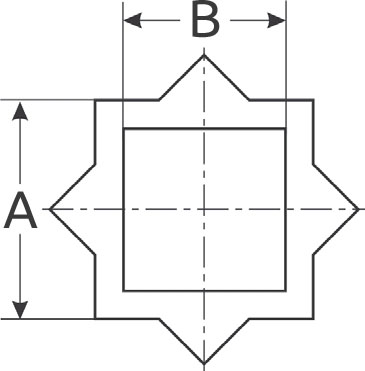

| A | B | высота | |||
| bav-av-adapter-A | 40, 52 | DN15, DN20 | 11 | 9 | 12 |
| bav-av-adapter-B | 63 | DN15, DN20 | 14 | 9 | 16 |
| bav-av-adapter-C | 63 | DN25, DN32 | 14 | 11 | 16 |
| bav-av-adapter-D | 83, 92 | DN25, DN32 | 17 | 11 | 19 |
| bav-av-adapter-E | 83, 92 | DN40, DN50 | 17 | 14 | 19 |
| bav-av-adapter-F | 105, 125 | DN40, DN50 | 22 | 14 | 24 |
| bav-av-adapter-G | 105, 125 | DN65, DN80 | 22 | 17 | 24 |
| bav-av-adapter-I | 140, 160 | DN65, DN80 | 27 | 17 | 29 |
Материал: сталь.
Переходник требуется только для нестандартного сочетания пневмопривода и клапана:
- установки пневмопривода двустороннего действия PNA-DA-040 на шаровый клапан серии BAV с DN20;
- установки пневмопривода одностороннего действия PNA-SA-040 на шаровый клапан серии BAV с DN15;
- установки пневмопривода одностороннего действия PNA-SA-052 на шаровый клапан серии BAV с DN20.
