Ручка для шаровых кранов handle
Краткое описание ручки для шаровых кранов VALMA серии BAV
Ручки handle устанавливаются на шаровые клапаны VALMA серий BAV. Данные ручки могут быть использованы совместно с:
- трехсоставными резьбовыми клапанами BAV-3P-T;
- двусоставными резьбовыми клапанами BAV-2P-T;
- трехсоставными фланцевыми клапанами BAV-3P-F;
- любыми другими шаровыми кранами или дисковыми затворами с диагональной квадратной головкой по ГОСТ Р 55510-2013 или ISO 5211.
Ручки handle надежно закрепляются на квадратной головке клапана без использования гаек, навинчивающихся на шток. Таким образом, они могут быть установлены как на шаровые краны с резьбой на квадратной головке, так и на краны без данной резьбы. Дополнительно ручки handle имеют специальную проушину, через которую может осуществляться фиксация крана в открытом или закрытом положении.
Информация для заказа ручки для шаровых кранов VALMA серии BAV

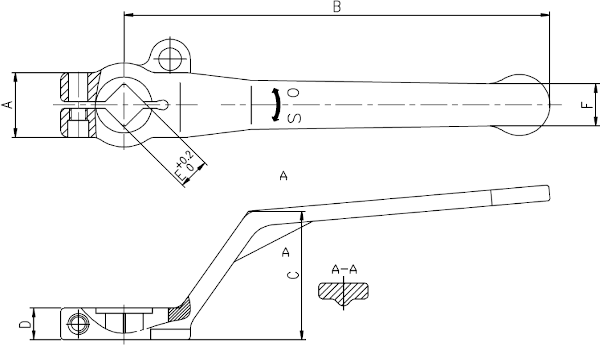

| Артикул | DN* | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | Винт** |
|---|---|---|---|---|---|---|---|---|
| handle-015-020 | 15…20 | 18,5 | 125 | 36,7 | 9 | 9 | 12 | M5x15 |
| handle-025-032 | 25…32 | 22 | 160 | 40 | 11,5 | 11 | 17 | M5x15 |
| handle-040-050 | 40…50 | 26 | 190 | 42 | 13 | 14 | 18 | M6x15 |
| handle-065-080 | 65…80 | 37 | 240 | 56 | 15 | 17 | 22 | M8x15 |
* указан DN совместимых клапанов VALMA серии BAV.
** размер винта, использующегося для фиксации ручки на кране.
