QM-AD: фитинги прямые с цанговым зажимом, трубка – наруж. резьба (G)
Рабочий диапазон: -20…+80 °С
Рабочее избыточное давление до 15 бар
Рабочее вакуумное давление до -1 бар
Описание нажимных фитингов серии QM
Пневматические фитинги серии QM предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.
Крепление трубки в данной серии фитингов осуществляется с помощью цангового зажима. Для фиксации трубки достаточно вставить ее в фитинг до упора. Для извлечения трубки нужно нажать на кольцо фитинга, а затем потянуть за трубку, вытащив ее из фитинга. Установка и извлечение трубки осуществляются максимально быстро простым движением рук и не требуют использования дополнительного инструмента.
Плюсы использования цангового зажима:
- Наиболее простой и быстрый способ
- Уплотнение осуществляется по внешней поверхности трубки
- Толщина стенок трубки не имеет значения
Состав фитингов серии QM
Технические характеристики фитингов серии QM
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление до 15 бар
- Вакуум до −1 бар
- Оптимальное давление: 6 бар
- Рабочая температура: -20…+80 °C
- Материал корпуса: никелированная латунь
- Материал уплотнений: NBR
- Соединения: резьбовые / быстросъемные (цанга)
- Уплотнение резьбы: торцевое для цилиндрической резьбы (G), по резьбе для конической резьбы (R)
- Рекомендуемые пневмотрубки: полиуретановые PU, полиамидные PA, фторопластовые PTFE

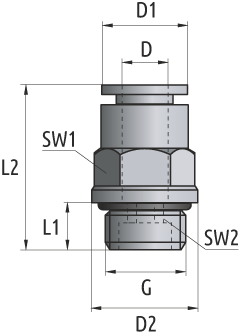

Габаритные размеры нажимного фитинга серии QM-AD
Фитинг прямой с цанговым зажимом, трубка – наружная резьба (G)
| Код QM | D | G | L1 | L2 | D1 | D2 | SW1 | SW2 |
|---|---|---|---|---|---|---|---|---|
| QM-AD-04-G18 | 4 | G1/8 | 5,5 | 19,4 | 8,8 | 14 | 10 | 3 |
| QM-AD-04-G14 | 4 | G1/4 | 7,5 | 20 | 8,8 | 17 | 10 | 3 |
| QM-AD-06-G18 | 6 | G1/8 | 5,5 | 23,8 | 12 | 14 | 12 | 4 |
| QM-AD-06-G14 | 6 | G1/4 | 7,5 | 22,5 | 12 | 17 | 12 | 4 |
| QM-AD-06-G38 | 6 | G3/8 | 7,5 | 21,5 | 12 | 20 | 12 | 4 |
| QM-AD-06-G12 | 6 | G1/2 | 10 | 23 | 12 | 24 | 12 | 4 |
| QM-AD-08-G18 | 8 | G1/8 | 5,5 | 28 | 14 | 14 | 14 | 4 |
| QM-AD-08-G14 | 8 | G1/4 | 7,5 | 27 | 14 | 17 | 14 | 6 |
| QM-AD-08-G38 | 8 | G3/8 | 7,5 | 22,4 | 14 | 20 | 14 | 6 |
| QM-AD-08-G12 | 8 | G1/2 | 10 | 24 | 14 | 24 | 14 | 6 |
| QM-AD-10-G18 | 10 | G1/8 | 5,5 | 30 | 16 | 14 | 16 | 4 |
| QM-AD-10-G14 | 10 | G1/4 | 7,5 | 32 | 16 | 17 | 17 | 6 |
| QM-AD-10-G38 | 10 | G3/8 | 7,5 | 28 | 16 | 20 | 17 | 8 |
| QM-AD-10-G12 | 10 | G1/2 | 10 | 24,5 | 16 | 24 | 17 | 8 |
| QM-AD-12-G14 | 12 | G1/4 | 7,5 | 33,7 | 18 | 17 | 19 | 6 |
| QM-AD-12-G38 | 12 | G3/8 | 7,5 | 29,7 | 18 | 20 | 20 | 8 |
| QM-AD-12-G12 | 12 | G1/2 | 10 | 28 | 18 | 24 | 19 | 8 |
