SM-DFF: резьбовые соединители и переходники ВР-ВР (муфты)

Фитинги серии SM используются повсеместно в пневматических и гидравлических системах для осуществления резьбовых соединений различных элементов системы между собой. В описании фитингов из данной серии используются общепринятые сокращения: НР — наружная резьба, ВР — внутренняя резьба. Кроме этого, применяются привычные «сантехнические» наименования стандартных элементов:

• муфта — соединитель ВР-ВР, резьбы одного типоразмера
• муфта переходная — переходник ВР-ВР, резьбы разного типоразмера
• ниппель — соединитель НР-НР, резьбы одного типоразмера
• ниппель переходной — переходник НР-НР, резьбы разного типоразмера
• футорка — переходник НР-ВР, типоразмер наружной резьбы больше типоразмера внутренней резьбы
• переходник с ребордой — переходник НР-ВР, типоразмер наружной резьбы меньше типоразмера внутренней резьбы

Кроме вышеперечисленных стандартных элементов в серии SM представлены фитинги с присоединением типа «елочка» для подключения шлангов, заглушки и удлиннители НР-ВР.

• Области применения: пневматические и гидравлические системы
• Рабочее давление до 60 бар
• Вакуум до -1 бар
• Рабочая температура: -50…+150 °C
• Материал корпуса: никелированная латунь

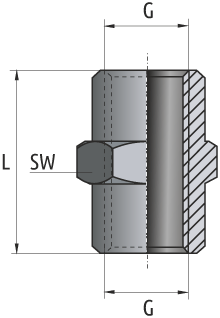

Фитинг резьбовой прямой ВР-ВР

Код SM	G	L	SW
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​SM-DFF-G18-G18	G1/8	16	14
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​SM-DFF-G14-G14	G1/4	22	17
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​SM-DFF-G38-G38	G3/8	23	20
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​SM-DFF-G12-G12	G1/2	28	24
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​SM-DFF-G34-G34	G3/4	32	31

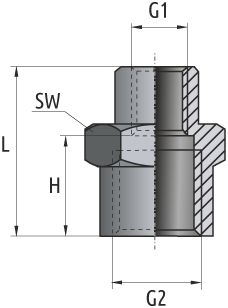

Код SM	G1	G2	H	L	SW
​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​SM-DFF-G18-G14	G1/8	G1/4	11	19	17
SM-DFF-G18-G38	G1/8	G3/8	12	20	20
SM-DFF-G14-G38	G1/4	G3/8	12	22,5	20
SM-DFF-G14-G12	G1/4	G1/2	14	24,5	24
SM-DFF-G38-G12	G3/8	G1/2	14	26	24
SM-DFF-G12-G34	G1/2	G3/4	17	30	31
