VL-MD: сдвижные клапаны 3/2

Корпус из никелированной латуни

Рабочий диапазон: -20…+80 °С

Рабочее избыточное давление до 10 бар

Описание сдвижного клапана серии VL-MD

Сдвижной клапан VL-MD представляет из себя запорный клапан с ручным управлением. Направление подачи сжатого воздуха показано стрелкой на корпусе.

Для открытия клапана достаточно переместить синюю муфту-золотник вдоль направления потока до упора в шестигранную часть корпуса. При перемещении муфты-золотника в обратном направлении клапан VL-MD перекрывает поток воздуха. В закрытом состоянии воздух из пневмосистемы после клапана VL-MD сбрасывается в атмосферу.

Клапаны VL-MD используются для секционирования пневматического оборудования, т.к. позволяют быстро и удобно осуществлять его подключение к пневмомагистрали и отключение от нее без необходимости физического разъединения пневматических линий.

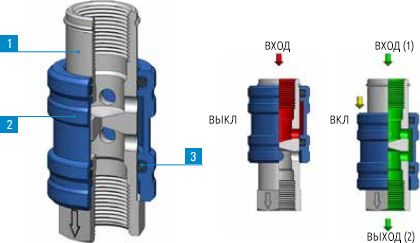

Состав клапана VL-MD — Состав сдвижного клапана VL-MD

1 - Корпус (Хромированная латунь)

2 - Муфта-золотник

3 - Уплотнение (NBR)

Технические характеристики сдвижного клапана серии VL-MD

Области применения: пневматические системы с фильтрованным воздухом
Рабочее давление: 0…10 бар
Рабочая температура: -20…+80 °С
