VL-UD: фитинги с переключателем

Корпус из пластика

Рабочий диапазон: 0…+60 °С

Рабочее избыточное давление до 10 бар

Фитинги с переключателем устанавливаются «в разрыв» пневмотрубки и позволяют перекрыть проходящий через нее поток воздуха.

Пневмопереключатели доступны в двух модификациях: 2/2 (с синей ручкой) и 3/2 (с серой ручкой). Переключатели 2/2 открывают или перекрывают подачу сжатого воздуха со входа на выход. Переключатели 3/2 в закрытом состоянии дополнительно сбрасывают сжатый воздух с выхода в атмосферу.

Состав фитингов с переключателем серии VL

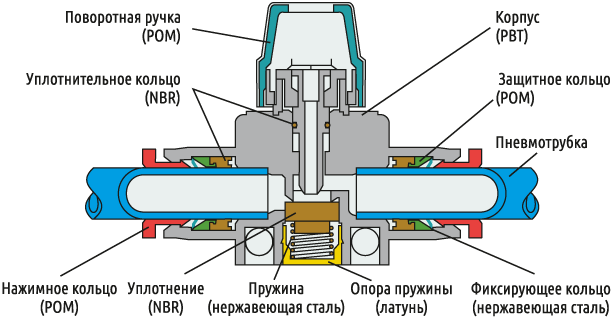

Фитинг серии VL-UD в разрезе — Состав фитинга с переключателем VL-UD

Габаритные размеры фитинга серии VL-UD

Фитинг с переключателем

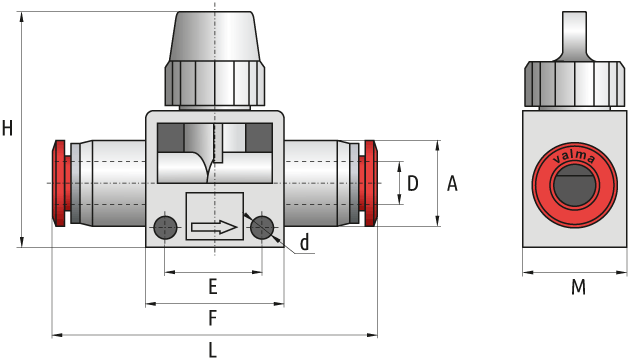

Габаритные размеры фитинга VALMA VL-UD — Габаритные размеры фитинга VL-UD, мм

Код VL	D	A	d	E	F	L	H	M
VL-UD-06-06-2/2	6	15	4,2	16,5	24	52	41	18
VL-UD-08-08-2/2	8	15	4,2	16,5	24	52	41	18
VL-UD-10-10-2/2	10	21,5	4,2	21,5	29	63	45	22
VL-UD-12-12-2/2	12	21,5	4,2	21,5	29	63	45	22
