CME-AB3: Монтажная стойка угловая с боковыми проушинами (для пневмоцилиндров по ISO 6432)

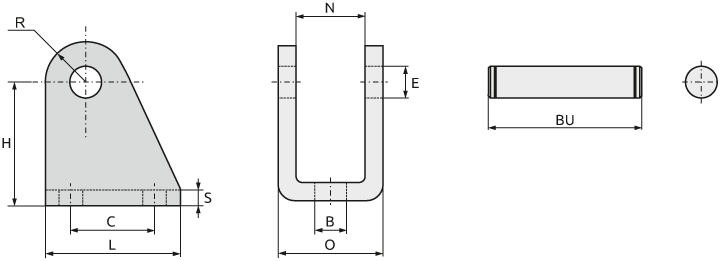

Габаритные размеры угловой монтажной стойки с боковыми проушинами VALMA серии CME-AB3
| Артикул | Габаритные размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | E | C | H | L | N | O | R | S | BU | ||||||
| CME-AB3-012-016 | 5,5 | 6 | 15 | 27 | 25 | 13 | 18 | 7 | 3 | 24 | |||||
| CME-AB3-020-025 | 6,6 | 8 | 20 | 29,5 | 32 | 16,1 | 24 | 10 | 4 | 29,5 | |||||
