CME-AB7: Опорная стойка угловая с центральной проушиной (ISO 6431, ISO 15552)

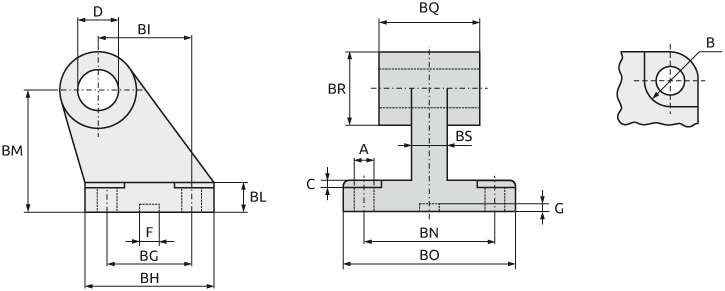

Габаритные размеры опорной угловой стойки с центральной проушиной VALMA CME-AB7, мм
| Артикул |
Габаритные размеры, мм |
| A |
B |
BG |
BH |
BI |
BL |
BM |
BN |
BO |
BS |
BR |
C |
D |
F |
G |
BQ |
| CME-AB7-032 |
6,6 |
11 |
18 |
31 |
21 |
8 |
32 |
38 |
51 |
10 |
20 |
1,6 |
10 |
10,5 |
3 |
26 |
| CME-AB7-040 |
6,6 |
11 |
22 |
35 |
24 |
10 |
36 |
41 |
54 |
15 |
22 |
1,6 |
12 |
10,5 |
3 |
28 |
| CME-AB7-050 |
9 |
15 |
30 |
45 |
33 |
12 |
45 |
50 |
65 |
16 |
26 |
1,6 |
12 |
10,5 |
3 |
32 |
| CME-AB7-063 |
9 |
15 |
35 |
50 |
37 |
14 |
50 |
52 |
67 |
16 |
30 |
1,6 |
16 |
10,5 |
3 |
40 |
| CME-AB7-080 |
11 |
18 |
40 |
60 |
47 |
14 |
63 |
66 |
86 |
20 |
30 |
2,5 |
16 |
10,5 |
3 |
50 |
| CME-AB7-100 |
11 |
18 |
50 |
70 |
55 |
17 |
71 |
76 |
96 |
20 |
38 |
2,5 |
20 |
10,5 |
3 |
60 |
| CME-AB7-125 |
11 |
20 |
60 |
90 |
70 |
20 |
90 |
94 |
124 |
30 |
45 |
3,2 |
25 |
10,5 |
3 |
70 |
