CME-AP2: Вилка на шток пневмоцилиндров (ISO 6432, ISO 6431, ISO 15552)

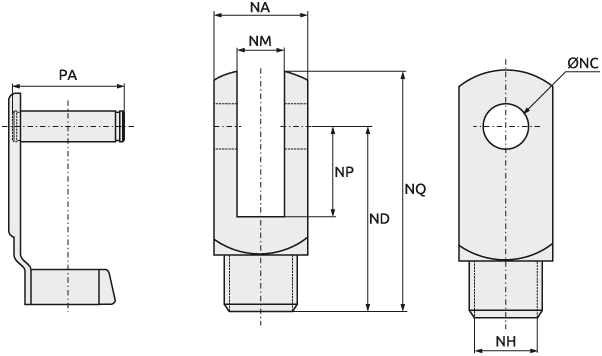

Габаритные размеры вилок на шток VALMA CME-AP2, мм
| Артикул |
Габаритные размеры, мм |
| NA |
NC |
ND |
NH |
NM |
NP |
NQ |
PA |
PB |
| CME-AP2-012-016 |
12 |
5 |
21 |
M6×1 |
6 |
8,5 |
28 |
17 |
12,5 |
| CME-AP2-020 |
16 |
8 |
30 |
M8×1,25 |
8 |
15 |
40 |
21 |
16,5 |
| CME-AP2-025-032 |
19 |
10 |
40 |
M10×1,25 |
10 |
20 |
52 |
26,2 |
20 |
| CME-AP2-040 |
25,4 |
12 |
48 |
M12×1,25 |
12 |
24 |
62 |
32,8 |
26,5 |
| CME-AP2-050-063 |
32 |
16 |
64 |
M16×1,5 |
16 |
32 |
83 |
39,3 |
33 |
| CME-AP2-080-100 |
44,4 |
20 |
80 |
M20×1,5 |
20 |
40 |
105 |
53,3 |
45 |
| CME-AP2-125 |
55 |
30 |
110 |
M27×2,0 |
30 |
64 |
148 |
64 |
55,6 |
