CME-MS1: Монтажная скоба угловая - «лапы» (ISO 6431, ISO 15552)
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Пневмооборудование VALMA | Каталог | |
| Информационное письмо - Монтажный элемент серии CME | Письмо |
| Наименование | Цена с НДС |
|---|---|
|
CME-MS1-032 Монтажная скоба угловая ("лапы"), D=32 мм, для пневмоцилиндров по ISO 15552, ISO 6431
295
В наличии
Монтажная скоба угловая ("лапы"), D=32 мм, для пневмоцилиндров по ISO 15552, ISO 6431
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
CME-MS1-040 Монтажная скоба угловая ("лапы"), D=40 мм, для пневмоцилиндров по ISO 15552, ISO 6431
402
В наличии
Монтажная скоба угловая ("лапы"), D=40 мм, для пневмоцилиндров по ISO 15552, ISO 6431
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
CME-MS1-050 Монтажная скоба угловая ("лапы"), D=50 мм, для пневмоцилиндров по ISO 15552, ISO 6431
485
В наличии
Монтажная скоба угловая ("лапы"), D=50 мм, для пневмоцилиндров по ISO 15552, ISO 6431
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
CME-MS1-063 Монтажная скоба угловая ("лапы"), D=63 мм, для пневмоцилиндров по ISO 15552, ISO 6431
680
В наличии
Монтажная скоба угловая ("лапы"), D=63 мм, для пневмоцилиндров по ISO 15552, ISO 6431
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
CME-MS1-080 Монтажная скоба угловая ("лапы"), D=80 мм, для пневмоцилиндров по ISO 15552, ISO 6431
766
В наличии
Монтажная скоба угловая ("лапы"), D=80 мм, для пневмоцилиндров по ISO 15552, ISO 6431
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
CME-MS1-100 Монтажная скоба угловая ("лапы"), D=100 мм, для пневмоцилиндров по ISO 15552, ISO 6431
899
В наличии
Монтажная скоба угловая ("лапы"), D=100 мм, для пневмоцилиндров по ISO 15552, ISO 6431
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
CME-MS1-125 Монтажная скоба угловая ("лапы"), D=125 мм, для пневмоцилиндров по ISO 15552, ISO 6431
1024
В наличии
Монтажная скоба угловая ("лапы"), D=125 мм, для пневмоцилиндров по ISO 15552, ISO 6431
Пневмооборудование VALMA
VALMA
|
Загрузка… |

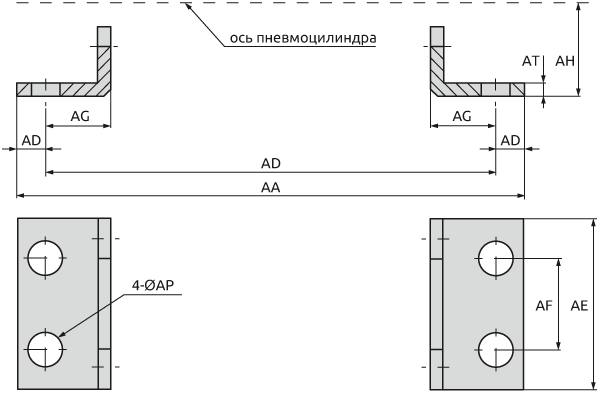

Габаритные размеры монтажных угловых скоб типа «лапы» VALMA серии CME-MS1
| Артикул | Габаритные размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| AA | AC | AD | AE | AF | AG | AJ | AP | AT | |
| CME-MS1-032 | 153 | 134 | 9,5 | 50 | 33 | 20,5 | 28 | 9 | 3 |
| CME-MS1-040 | 169 | 140 | 14,5 | 57 | 36 | 23,5 | 30 | 12 | 3 |
| CME-MS1-050 | 173 | 149 | 12 | 68 | 47 | 28 | 36,5 | 12 | 3 |
| CME-MS1-063 | 184 | 158 | 13 | 80 | 56 | 31 | 41 | 12 | 3 |
| CME-MS1-080 | 199 | 167 | 16 | 97 | 70 | 30 | 49 | 14 | 4 |
| CME-MS1-100 | 210 | 174 | 18 | 112 | 84 | 30 | 57 | 14 | 4 |
| CME-MS1-125 | 249 | 213 | 18 | 140 | 90 | 45 | 90 | 16 | 8 |
