MPS: Монтажные плиты для клапанов PIV-S-A, -C, -D (5/2, 5/3)
Документация и ПО
| Наименование | Тип документа | Тип файла |
|---|---|---|
| Пневмооборудование VALMA | Каталог | |
| Трубопроводная арматура VALMA | Каталог | |
| 3D модели. Монтажные плиты MPS (PDF) | CAD библиотека | zip |
| 3D модели. Монтажные плиты MPS (STEP) | CAD библиотека | zip |
| 3D модели. Монтажные плиты MPS (КОМПАС) | CAD библиотека | zip |
| Информационное письмо - Пневматика | Письмо |
| Наименование | Цена с НДС |
|---|---|
|
MPS-2-18 Монтажная плита для 2 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
386
В наличии
Монтажная плита для 2 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-3-18 Монтажная плита для 3 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
579
В наличии
Монтажная плита для 3 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-4-18 Монтажная плита для 4 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
772
В наличии
Монтажная плита для 4 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-5-18 Монтажная плита для 5 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
965
В наличии
Монтажная плита для 5 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-6-18 Монтажная плита для 6 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
1158
В наличии
Монтажная плита для 6 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-8-18 Монтажная плита для 8 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
1544
В наличии
Монтажная плита для 8 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-10-18 Монтажная плита для 10 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
1929
В наличии
Монтажная плита для 10 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-12-18 Монтажная плита для 12 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
2315
В наличии
Монтажная плита для 12 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-16-18 Монтажная плита для 16 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
3087
В наличии
Монтажная плита для 16 распределителей PIV-S (5/2, 5/3) с резьбой G 1/8", порты подачи и выхлопа на плите G 1/4"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-2-14 Монтажная плита для 2 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
622
В наличии
Монтажная плита для 2 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-3-14 Монтажная плита для 3 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
934
В наличии
Монтажная плита для 3 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-4-14 Монтажная плита для 4 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
1245
В наличии
Монтажная плита для 4 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-5-14 Монтажная плита для 5 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
1556
В наличии
Монтажная плита для 5 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-6-14 Монтажная плита для 6 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
1867
В наличии
Монтажная плита для 6 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-8-14 Монтажная плита для 8 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
2490
В наличии
Монтажная плита для 8 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-10-14 Монтажная плита для 10 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
3112
В наличии
Монтажная плита для 10 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-12-14 Монтажная плита для 12 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
3735
В наличии
Монтажная плита для 12 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-16-14 Монтажная плита для 16 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
4979
В наличии
Монтажная плита для 16 распределителей PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8", порты подачи и выхлопа на плите G 3/8"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-4-12 Монтажная плита для 4 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
2490
В наличии
Монтажная плита для 4 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-6-12 Монтажная плита для 6 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
3734
В наличии
Монтажная плита для 6 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-8-12 Монтажная плита для 8 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
4979
В наличии
Монтажная плита для 8 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-10-12 Монтажная плита для 10 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
6224
В наличии
Монтажная плита для 10 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-16-12 Монтажная плита для 16 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
9958
В наличии
Монтажная плита для 16 распределителей PIV-S (5/2, 5/3) с резьбой G 1/2", порты подачи и выхлопа на плите G 1/2"
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-P-12 Заглушка вместо клапана для монтажной плиты MPS-x-12
117
В наличии
Заглушка вместо клапана для монтажной плиты MPS-x-12
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-P-14 Заглушка вместо клапана для монтажной плиты MPS-x-14
77
В наличии
Заглушка вместо клапана для монтажной плиты MPS-x-14
Пневмооборудование VALMA
VALMA
|
Загрузка… |
|
MPS-P-18 Заглушка вместо клапана для монтажной плиты MPS-x-18
71
В наличии
Заглушка вместо клапана для монтажной плиты MPS-x-18
Пневмооборудование VALMA
VALMA
|
Загрузка… |
Описание монтажных плит серии MPS для клапанов VALMA
Монтажные плиты VALMA серии MPS используются для компактной установки большого количества распределительных клапанов в ограниченном пространстве. Клапаны устанавливаются на плиту через специальные уплотнения и притягиваются к ней винтами. При этом порты подвода сжатого воздуха и выхлопные порты разных клапанов объединяются внутри плиты в единые коллекторы. Таким образом, для нескольких клапанов используется единая точка подвода воздуха и выхлопа.
Фитинги для подвода сжатого воздуха и выхлоп могут быть подключены с обоих сторон плиты. Для плит с большим количеством клапанов рекомендуется производить пневматическое подключение с обоих сторон. В случае небольшого количества клапанов на плите подключение может быть осуществлено с одной стороны. В таком случае порты на противоположной стороне должны быть заглушены.
При подборе монтажной плиты необходимо учитывать:
- серию распределительных клапанов для которой она предназначена;
- типоразмер клапанов, устанавливаемых на плиту;
- количество посадочных мест.
Уплотнения и винты для монтажа распределительных клапанов входят в комплект поставки плиты.
Технические характеристики монтажных плит для клапанов PIV-S

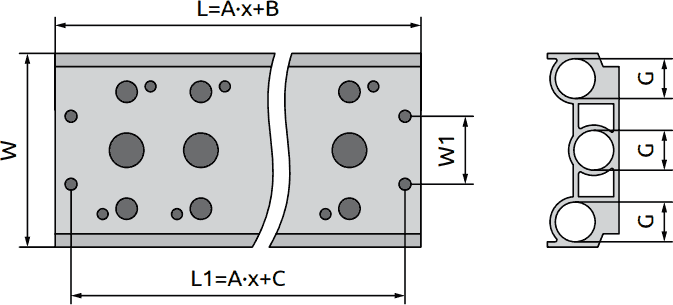

Габаритные размеры монтажных плит серии MPS
х - количество посадочных мест под клапаны
| Артикул | Резьба совместимых клапанов |
Габаритные размеры, мм | |||||
|---|---|---|---|---|---|---|---|
| G | A | B | C | W | W1 | ||
| MPS-…-18 | 1/8" | 1/4" | 23 | 23 | 11 | 59 | 21 |
| MPS-…-14 | 1/4", 3/8" | 3/8" | 28 | 28 | 14 | 73 | 26 |
| MPS-…-12 | 1/2" | 1/2" | 35 | 28 | 14 | 97 | 32 |
Информация для заказа монтажных плит VALMA серии MPS
| MPS- | - | ||
|---|---|---|---|
| Кол-во посадочных мест под клапаны | |||
| Для 4 клапанов | 4 | ||
| Для 6 клапанов | 6 | ||
| Для 8 клапанов | 8 | ||
| Для 10 клапанов | 10 | ||
| Для 16 клапанов | 16 | ||
| Размер резьбы совместимых клапанов | |||
| Для клапанов PIV-S (5/2, 5/3) с резьбой G 1/8" | 18 | ||
| Для клапанов PIV-S (5/2, 5/3) с резьбой G 1/4" и G 3/8" | 14 | ||
| Для клапанов PIV-S (5/2, 5/3) с резьбой G 1/2" | 12 | ||
Пример: MPS-4-14.
