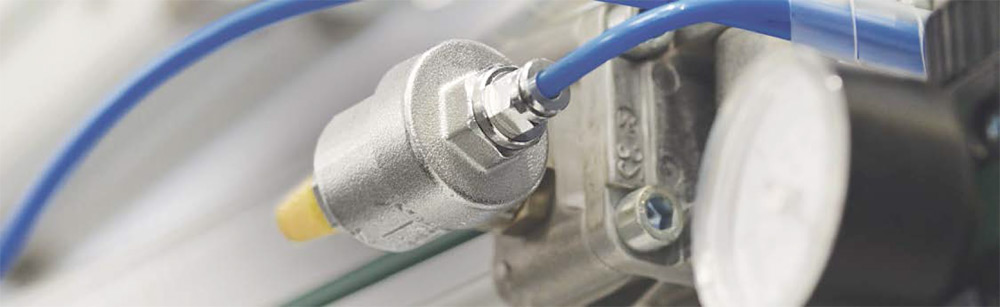

EQ-TL: клапаны быстрого выхлопа
Корпус из никелированной латуни
Рабочий диапазон: -20…+80 °С
Рабочее избыточное давление 0…15 бар
Клапаны быстрого выхлопа EQ-TL используются для ускорения хода штока пневматических цилиндров. С помощью клапанов быстрого выхлопа сброс воздуха из пневмоцилиндра осуществляется напрямую в атмосферу, минуя распределительные клапаны и трубку, соединяющую распределитель с цилиндром. Это уменьшает пневматическое сопротивление сбросной линии и уменьшает время хода пневмоцилиндра.
Принцип действия клапана быстрого выхлопа серии EQ-TL
При подаче воздуха в пневмоцилиндр (см. Рисунок 1) поршень внутри клапана быстрого выхлопа смещается вниз и перекрывает выхлопной порт. Внешняя часть поршня за счет давления воздуха прижимается к центру, таким образом, воздух со входа клапана быстрого выхлопа проходит в пневмоцилиндр.
При сбросе воздуха из пневмоцилиндра (см. Рисунок 2) давление на входе в клапан быстрого выхлопа падает, поршень клапана поднимается и открывает выхлопной порт. Таким образом, воздух из пневмоцилиндра выходит в атмосферу через клапан быстрого выхлопа, минуя распределительный клапан.
Технические характеристики клапана быстрого выхлопа EQ-TL
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление: 0…15 бар
- Оптимальное давление: 6 бар
- Рабочая температура: -20…+80 °C
- Материал корпуса: никелированная латунь
- Соединения: резьбовое
